繪制建筑平面圖前的準備工作?



CAD繪制建筑平面圖的時候,還需要做一些準備工作,具體是什么請看下面的分享。



在繪制建筑平面圖的時候,我們要清楚的知道建筑平面圖的組成,比如什么是軸線、什么是門窗、什么是墻體、什么是標注,只有了解了這些,才能快速的繪制出建筑平面圖。

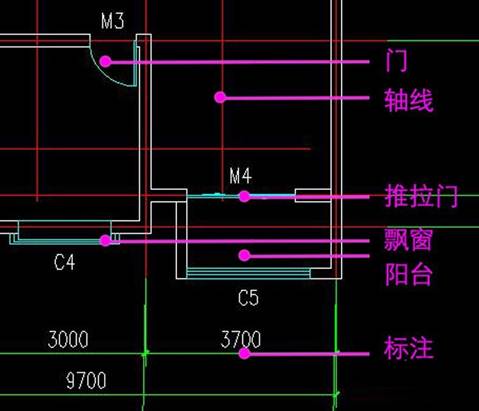

如圖,軸線、門窗、陽臺、標注、墻體。

繪制建筑平面圖前的準備工作?



繪制建筑平面圖的操作步驟是:

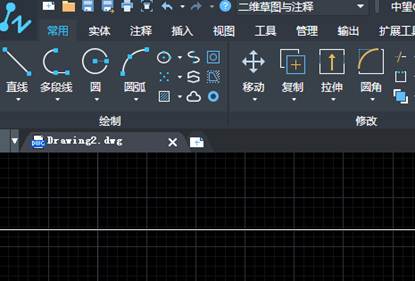

1、打開中望CAD軟件,界面是如下:

繪制建筑平面圖前的準備工作?

2、在常用菜單欄中找到圖層工具欄,點擊圖層特性。并且新建“墻體/軸線/門窗/標注”圖層,并給圖層賦予屬性(顏色/線型等),如圖 :

繪制建筑平面圖前的準備工作?

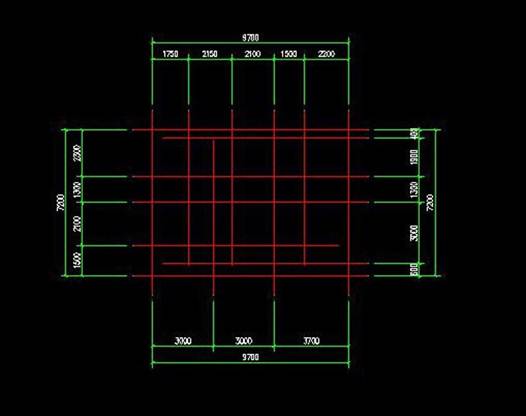

3、待軟件圖層建好之后,先在軸線圖層上建立好軸線網,然后依托軸線網,在標注圖層,標注軸線尺寸,完成軸線和標注,如圖:

繪制建筑平面圖前的準備工作?

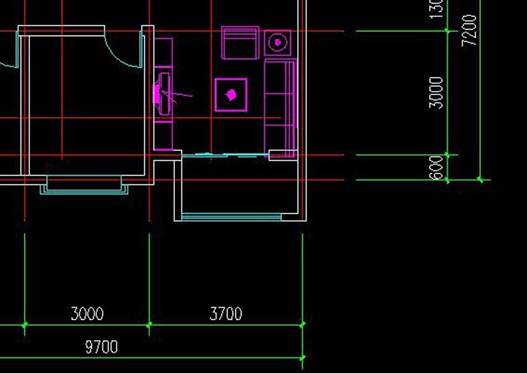

4、待軸線和標注圖層完成之后,依托軸線繪制墻體,繪制完成之后,留出門窗的位置,待墻體繪制完成之后,繪制門窗,待門窗繪制完成之后,即可繪制家具,待家具完成之后,即完成建筑平面圖的繪制。如圖:

繪制建筑平面圖前的準備工作?

上面就是繪制建筑平面圖需要準備的前提工作以及具體步驟,希望大家的喜歡。
