CAD客餐廳吊頂畫法

本教程是給大家介紹一下客餐廳吊頂?shù)漠嫹ǎ敿?xì)請看一下步驟。

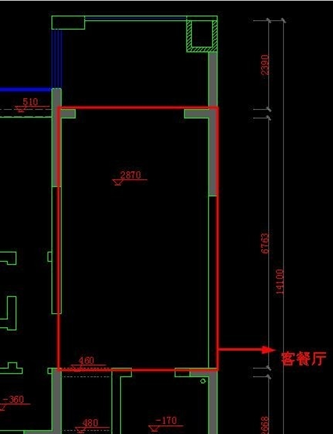

1.復制平面布局圖。

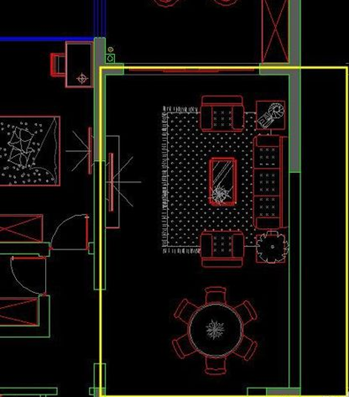

2.把平面里面家居等設備刪除掉。

3.復制圖例到右下角位置。

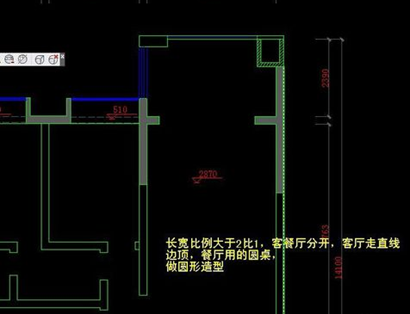

4.分析平面布置圖，得出吊頂?shù)臉邮?，長寬比例大于2比1，需要客餐廳分開，業主要排放圓桌，餐廳吊頂就吊圓形相呼應。

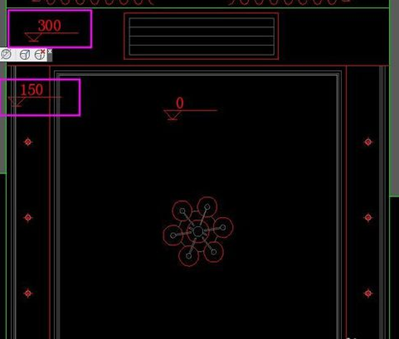

5.客廳畫直線邊頂，因?yàn)橐惭b中央空調，所以放中央空調出風口的位置高300mm以上，寬600 mm以上。

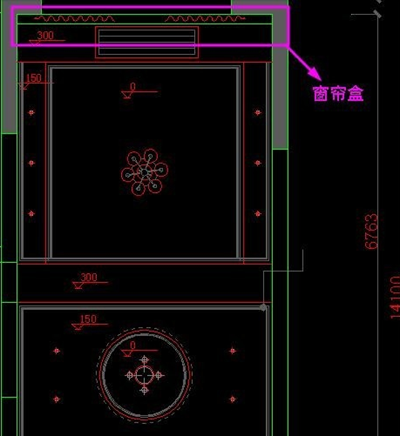

6.預留好窗簾盒的位置。

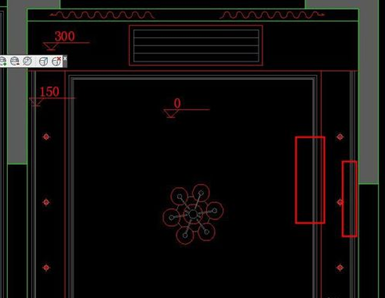

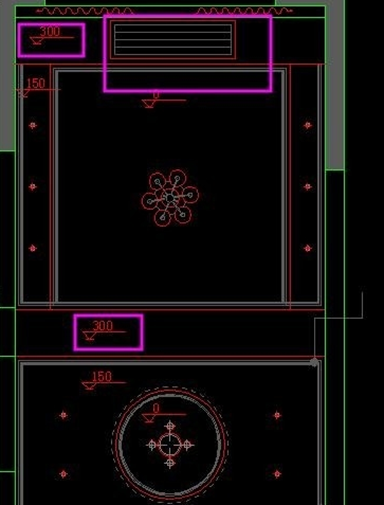

7.確定中央空調出風口的位置。

8.繪制陰角線。

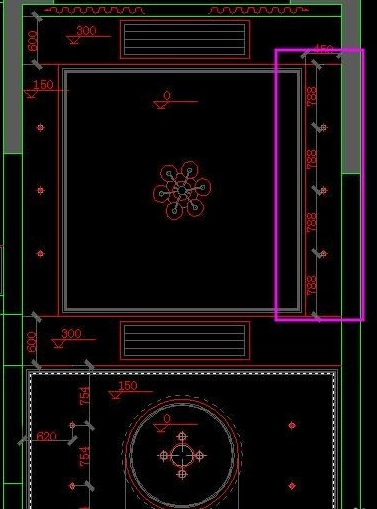

9.布置筒燈。

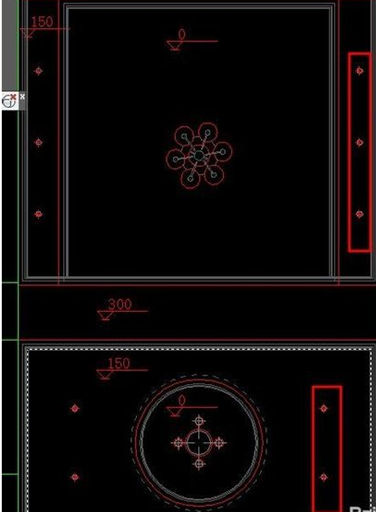

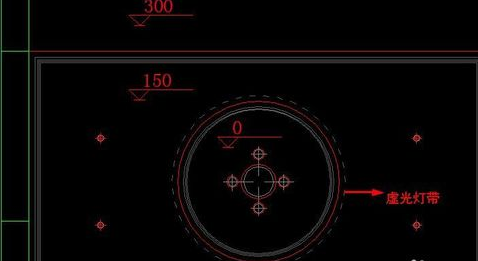

10.繪制餐廳虛光燈帶。

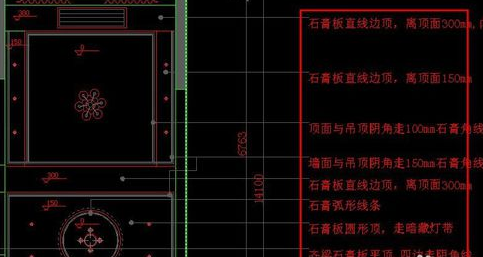

11.標注好文字說明。

12.標注平面尺寸。

以上就是CAD客餐廳的吊頂畫法了，大家可以嘗試一下的。
