CAD選擇圖形的常用方法

CAD在編輯圖形之前或者之中，對圖形的選擇都是不可避免的。試想，如果不選擇要修改的圖形對象，那么系統如何知道用戶想修改什么呢？本節將繼續對圖形選擇技法做更深入的講解。

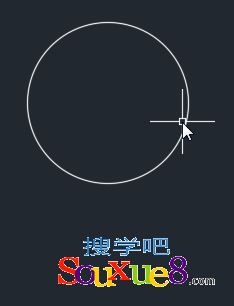

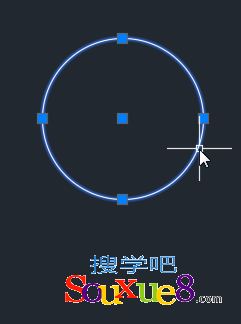

 1.CAD將光標移動到要選擇的圖形上，此時，十字光標會變成一個拾取框，單擊鼠標左鍵要選擇的圖形，就可以選中一個圖形。將光標移動到圖形上，單擊鼠標左鍵后即可選中圖形。

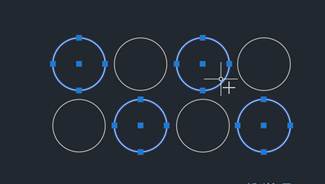

2.繼續移動光標到其他圖形上，單擊鼠標左鍵即可連續選中多個圖形，如圖所示。

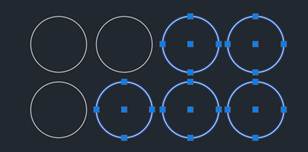

3.如果不小心選錯了不需要的圖形，可按住鍵盤【Shift】鍵同時單擊選擇的圖形，即可取消該圖形的選擇，如圖所示。

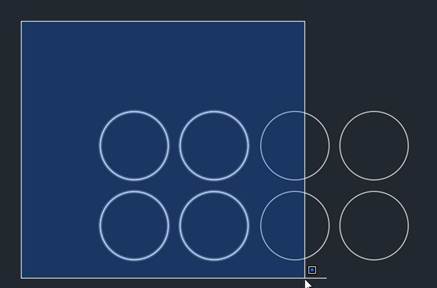

4. 接下來介紹一種最常用的方法，就是框選；在CAD繪圖窗口中要選擇的圖形左側按住鼠標左鍵并向右拖動出選框如圖所示。

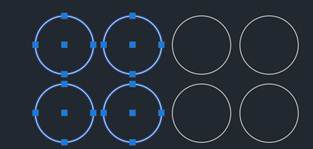

5.將圖形全部框選到選框中后松開鼠標左鍵，此時可以發現，圖形只有全部位于選框中的才會被選中，只框選圖形的一部分，是不能被選中的，如圖所示。

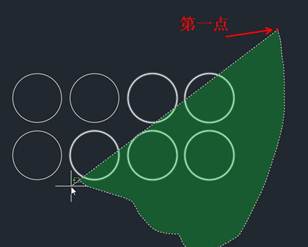

6.如果在圖形右側按住鼠標左鍵向左拖動鼠標框選圖形，只要框選圖形的一部分也可以將圖形選中，CAD如圖所示。

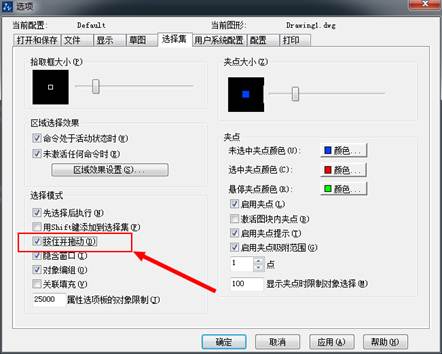

7.我們也可以更改寬選方法為矩形框選，在菜單欄選擇“工具”-“選項”按鈕，在打開的“選項”對話框中切換到“選擇集”選項，勾選“按住并拖動”選項，如圖所示。

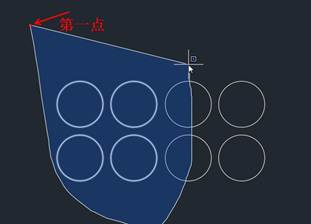

8.這樣的再按住鼠標左鍵拖動選擇圖形時，就會變成矩形選框了，如圖所示。


9.按鍵盤【Esc】鍵可以取消CAD對圖形的選擇。
