CAD繪制指北針的教程方法



CAD怎么畫指北針?cad中想要繪制指北針,該怎么繪制這個圖形呢?今天我們就來看看CAD指北針制作方法,以下是詳細的教程說明。

CAD繪制指北針的教程方法

1、打開CAD軟件,使用“圓圈工具”繪制一個圓。

2、在右下角打開“正交開關”和“二維參照點開關”。

3、使用“直線工具”,從圓的圓心向上繪制一條直線。

4、關閉“正交開關”和“二維參照點開關”。

5、點擊“直線工具”,在圓和直線的交點處點擊,向下繪制一條直線,調整角度。

6、右擊點擊“確認”。

7、選擇直線,點擊“鏡像”。

8、在直線的交點處點擊,繪制鏡像直線。

9、在彈出的窗口中,選擇“否”。

10、選擇中間的直線,刪除。

11、點擊填充中的“圖案填充”。

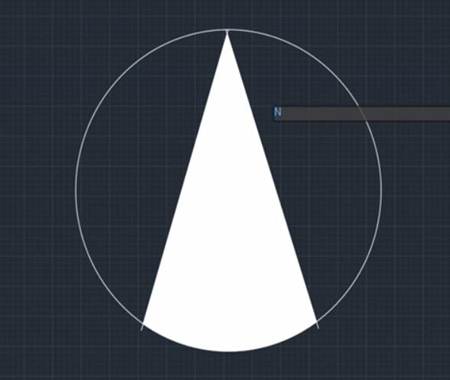

12、點擊“SOLID”,填充尖角圖形。

13、點擊“默認”。

14、選擇文字中的“多行文字”。

15、劃定角點。

16、輸入“N”,選中文字,修改“注釋性”下方的數字。

17、點擊關閉“文字編輯器”,指北針就做好了。

以上就是cad繪制指北針的教程。
