CAD怎么畫三視圖



CAD繪制圖形時我們常常用到二維視圖畫圖形,cad三視圖也可以繪制一些圖形,該怎么使用三視圖繪制圖形呢?今天小編帶大家來看看CAD線性三維圖的制作方法,下面是詳細的教程。

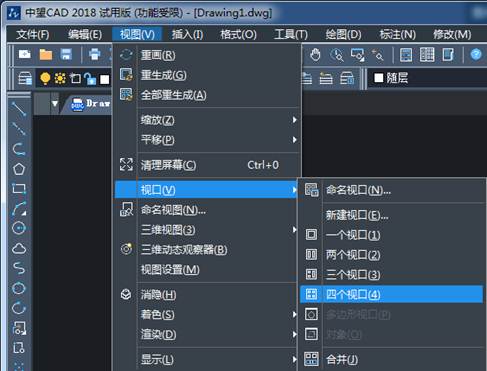

1、打開CAD,新建一個空白文件,執行【視圖】-【視口】-【四個視口】

CAD怎么畫三視圖

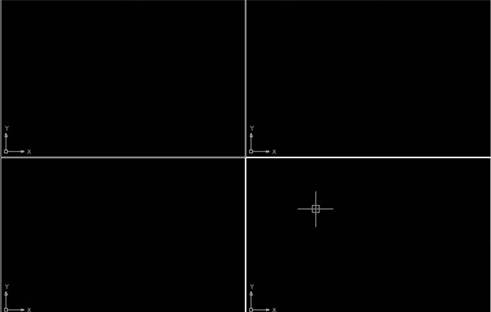

2、生成四個視口,見下圖

CAD怎么畫三視圖

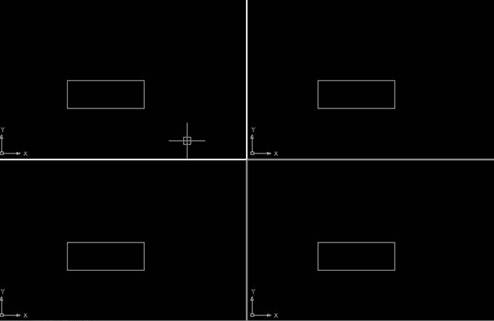

3、在第一個視口中畫一個長方形,可以看到四個視口同時出現長方形,這意味著四個視口同步,而形狀相同則意味著四個視口視圖方向一致。

CAD怎么畫三視圖

4、選中第一個視口,執行【視圖】-【三維視圖】-【主視】,然后依次按照這個這個方式設置另外三個視口,俯視、左視、正等測。

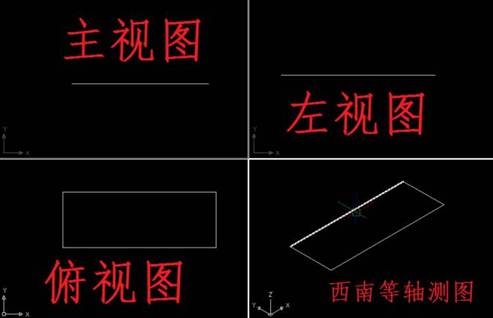

5、四個視口設置完畢

CAD怎么畫三視圖

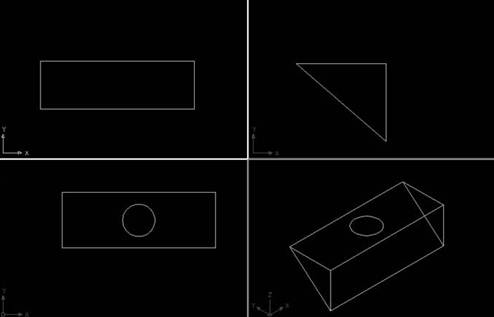

6、在主視口中畫矩形,在正等測視口中畫三角形連線,在俯視口中畫圓,每畫一步,都可以看到四個視口是同步變化的。

CAD怎么畫三視圖

以上就是cad畫三視圖的教程,希望大家喜歡。
