CAD怎么繪制擠出機螺桿平面圖？擠出成型設備主要包括主機和輔機兩大部分。主機稱為擠出機，由擠壓系統螺桿、機筒)、加料裝置等組成。螺桿作為擠出機的心勝，對擠出機產品的質量和產量有著非常重要的影響。cad中想要繪制一個零件的平面圖，該怎么繪制呢？今天我們就來看看CAD繪制擠出機螺桿的教程。

1、打開CAD軟件，將線型設置為點畫線，設置好線型以后再找到【繪圖】直線命令，使用直線命令畫出一條點畫線作為中心線，如圖所示。

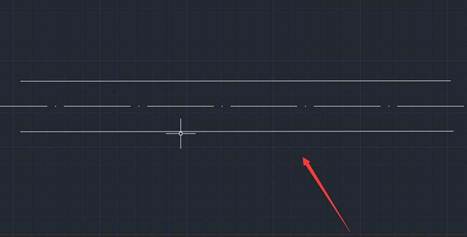

2、再將線型設置為實線，在中心線的上下各畫出一條直線，如圖所示。

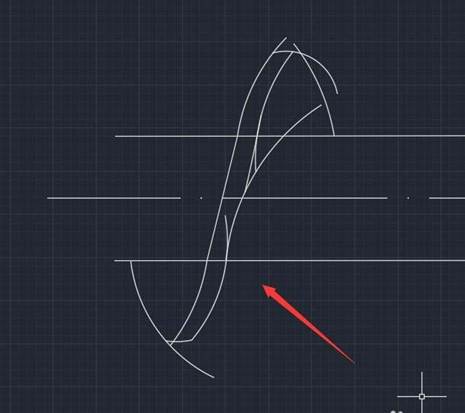

3、再在菜單【繪圖】里找到圓弧命令，使用圓弧命令，在圖中畫出如圖所示圓弧線。

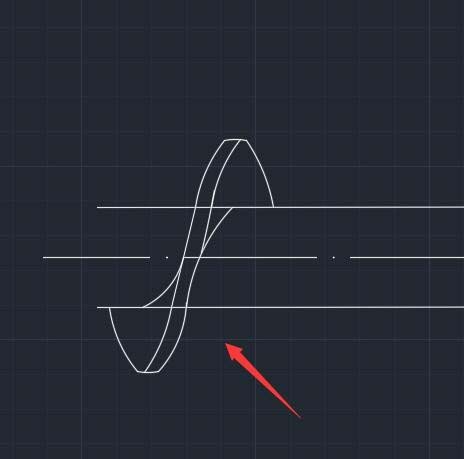

4、繪制好圓弧線以后，在菜單【修改】里找到修剪命令，點擊修剪命令，將多余的線進行刪除，如圖所示。

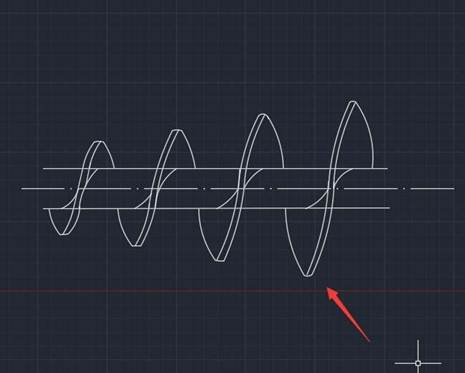

5、再重復執行以上的步驟進行操作，這樣我們的擠出機螺桿的圖形就畫好了，如圖所示。

這樣擠出機螺桿的平面圖就繪制完成了，很簡單，大家可以動手畫一下。
