CAD圖紙中的塊不能分解怎么辦



CAD圖紙中的塊不能分解怎么辦?CAD制圖時,我們常常將圖紙?jiān)O(shè)置成為不可分解的塊,以防別人修改。但當我們想要修改時,發現塊沒辦法分解,該怎么辦呢? 今天我們來看看遇到CAD圖紙中不能分解的塊時應該怎么操作,下面是詳細的教程。

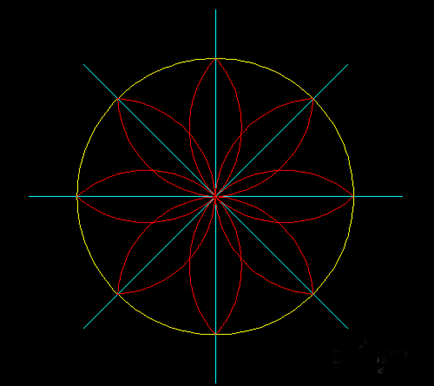

1、如下圖,我們?cè)贑AD中所繪制的圖。

CAD圖紙中的塊不能分解怎么辦

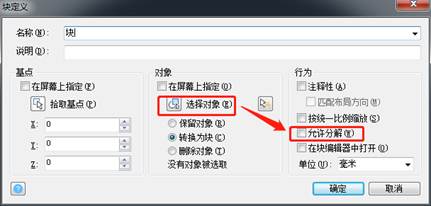

2、先將其設置成不可分解的塊:B——空格——調出塊定義窗口——先命名——再選要設置塊的對象——允許分解前不要打勾——確定。這時不可分解的塊就制作好了,現在選擇這個塊,X——空格,是分解不了的

CAD圖紙中的塊不能分解怎么辦

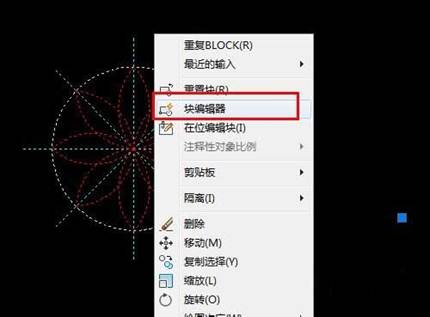

3、選中這個塊,單擊右鍵——選擇“塊編輯器”

CAD圖紙中的塊不能分解怎么辦

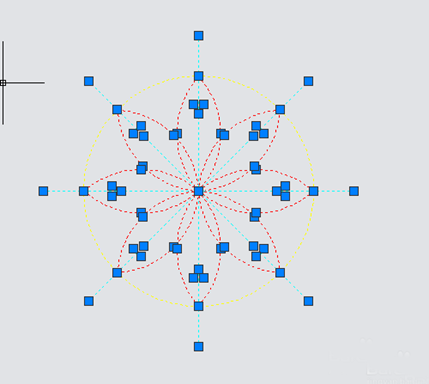

4、進入塊編輯器窗口,這時塊就成了分散的圖了,這時選中所有的圖,按Ctrl+C(復制)

CAD圖紙中的塊不能分解怎么辦

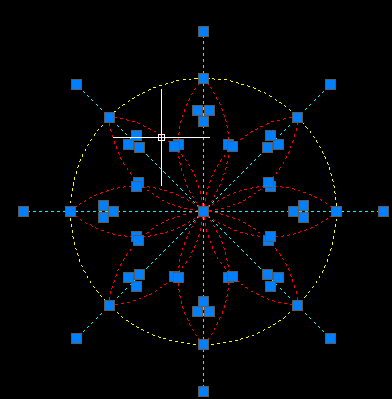

5、按Ctrl+N(新建)一個CAD文檔,在新建的CAD文檔中,按Ctrl+V(粘貼),這時粘貼過來的圖,查看其特性,就是分解的圖了

CAD圖紙中的塊不能分解怎么辦
