CAD畫一個導線點圖標的教程

CAD怎么畫一個導線點圖標？上一節我們介紹了水準點圖標的繪制方法，這里介紹導線點的圖標繪制方法，很簡單，大體相同，給大家參考一下。下面我們來看看具體的操作過程。

1、打開CAD，作一個正方形。

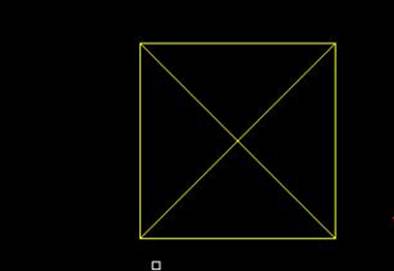

2、做它的對角線。

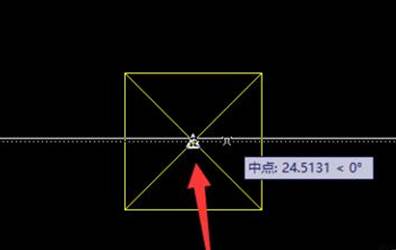

3、輸入節點命令“po”，回車，指定對角線交點為節點位置。

4、刪除對角線，留下節點。添加標注，完成繪制。

以上就是CAD繪制導線點的教程，在畫完一個圖，添加標注才完整哦。
