CAD 的使用過程中,倒角命令是十分常見的。那大家知道如何指定長度和角度進行倒角嗎?

接下來,就跟著小編一起來看看吧

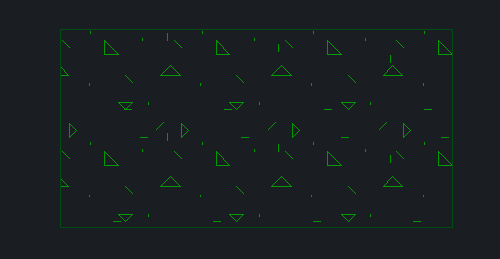

1、首先,大家打開中望CAD軟件,打開相應的圖形文件,下圖圖形已分解


2、選中圖形,點擊“修改”-“倒角”選項

3、根據命令行出現的指示,我們輸入角度指令A,按下回車鍵確認


4、指定第一條直線的長度,這里設置為30

5、指定第一條直線的相對角度,這里設置為45,按下回車鍵


6、再根據CAD軟件命令行出現的指示,選擇第一條直線,再選擇第二條直線

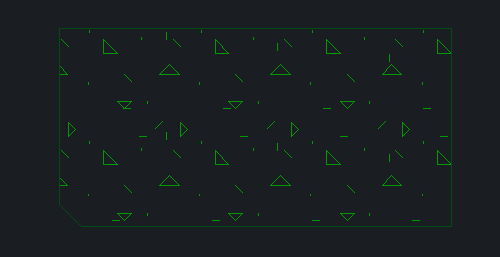

7、這樣,我們就按照指定的長度和角度完成圖形左下角的倒角操作了,執行結果如下圖所示
