使用CAD怎樣繪制酒瓶

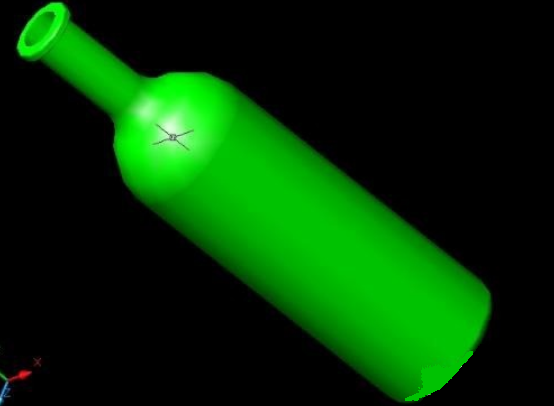

使用CAD怎樣繪制酒瓶? CAD可以繪制出各種各樣的酒瓶,那要如何畫呢?小編接下來為大家提供詳細教程,幫助大家使用CAD繪制酒瓶。

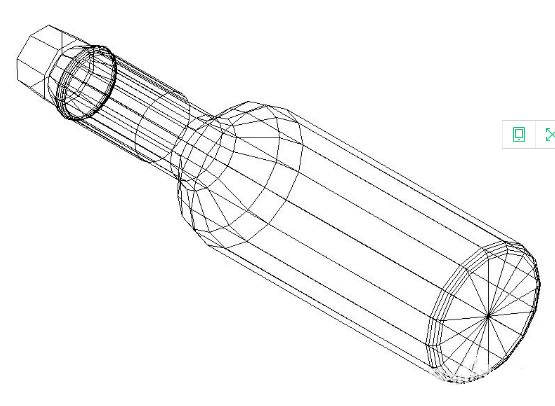

1、單擊“圖層”工具欄中的“圖層”按鈕，打開“圖層管理器”對話框，新建3個圖層。

（1）“1”圖層，顏色為綠色，其余屬性默認。

（2）“2”圖層，顏色為黑色，其余屬性默認。

（3）“3”圖層，顏色為藍色，其余屬性默認。

2、選擇菜單欄中的“視圖”然后點擊“縮放”在點擊“圓心”命令，將圖形界面縮放至適當大小。

將當前圖層設(shè)為“3”圖層，單擊“繪圖”工具欄中的“多段線”按鈕，命令行提示如下：

命令：—pline

指定起點：40，0

當前線寬為0.0000

指定下一個點或（圓弧A/半寬H/長度L/放棄U/寬度W）：@-40，0

指定下一個點或（圓弧A/閉合C/半寬H/長度L/放棄U/寬度W）：@0，119.8

指定下一個點或（圓弧A/閉合C/半寬H/長度L/放棄U/寬度W）：a

指定圓弧的端點或（角度A/圓心CE/閉合CL/方向D/半寬H/直線L/半徑R/第二個點S/放棄U/寬度W）：22，139.6

指定圓弧的端點或（角度A/圓心CE/閉合CL/方向D/半寬H/直線L/半徑R/第二個點S/放棄U/寬度W）：1

指定下一個點或（圓弧A/閉合C/半寬H/長度L/放棄U/寬度W）：29，190.7

指定下一個點或（圓弧A/閉合C/半寬H/長度L/放棄U/寬度W）：29，222.5

指定下一個點或（圓弧A/閉合C/半寬H/長度L/放棄U/寬度W）：a

指定圓弧的端點或（角度A/圓心CE/閉合CL/方向D/半寬H/直線L/半徑R/第二個點S/放棄U/寬度W）：s

指定圓弧上的第二個點：40，227.6

指定圓弧的端點：51.2，223.3

指定圓弧的端點或（角度A/圓心CE/閉合CL/方向D/半寬H/直線L/半徑R/第二個點S/放棄U/寬度W）：

此步就繪制完成了。

3、單擊“修改”工具欄中的“鏡像”按鈕，鏡像繪制的多段線，指定鏡像點為（40，0），（40，10）。

然后，再單擊“繪圖”工具欄中的“直線”按鈕，繪制坐標點為（0，94.5）（@80，0）、（0，48.6），（@80，0）、（29，190.7），（@22，0）、（0，50.6），（@80，0）的直線。

4、單擊“繪圖”工具欄中的“橢圓”按鈕，指定中心點為（40，120），軸端點為（@25，0），軸長度為（@0，10）。

單擊“繪圖”工具欄中的“圓弧”按鈕，以3點方式繪制坐標為（22，139.6）、（40，136）、（58，139.6）的圓弧。圓弧繪制完成，我們進行下一步。

5、單擊“繪圖”工具欄中的“多線文字”按鈕A，然后，指定文字高度為5，輸入文字，我們輸入的文字可以自擬，例如：啤酒、HENKE等等。文字輸入完畢，點擊確定即可。這樣一來，啤酒瓶就繪制出來了。

以上就是繪制酒瓶的詳細教程,希望大家喜歡!
