CAD怎樣修改標注尺寸



CAD怎樣修改標注尺寸? 無論是在工作還是學習過程中,我們經常會遇到這樣的情況,就是在標注尺寸前或后增加前綴、后綴或者添加公差等等一系列的問題。下面小編給大家詳細介紹一下



1、正常運行中望CAD軟件,打開CAD操作頁面,舉例,畫10mm的直線,預計在標注尺寸10mm之前加上直徑符號、后面加上單位 如圖一

在菜單欄找到“修改”命令,點擊"對象"命令

點擊“對象”命令之后,選擇“文字”命令,點選編輯CAD里如何實現這一功能

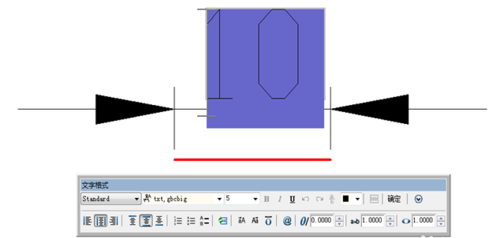

2、點選編輯之后,彈出“選擇注釋對象”文本,點擊需要修改的尺寸,點擊尺寸10,彈出文本格式對話框,如下圖

CAD如何修改標注尺寸

3、在彈出的文本格式的對話框里,點擊@命令,彈出一系列的可修改文本

4、我們想在尺寸10之前添加直徑前綴,將光標調整至10之前,點擊@之后,選擇直徑,尺寸10之前自動添加直徑符號,尺寸后面手動添加單位mm即可,點擊ESC退出。







推薦閱讀:模具CAD

推薦閱讀:CAD快捷鍵
