CAD軟件中畫出平面二維圖形利用CAD的基本繪圖工具是很容易的,那么如何在CAD中畫出一個立體圖呢?

下面就以畫一個三棱柱為例,看看具體操作吧

1、 首先,大家打開中望CAD軟件

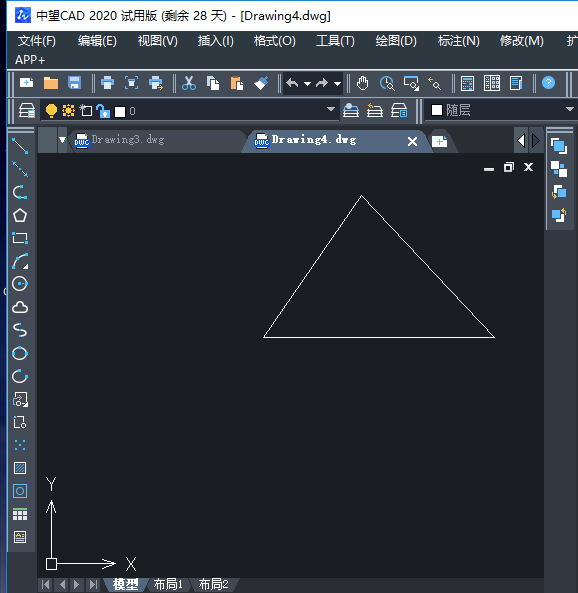

2、 用直線命令,在繪圖區域畫出一個任意的三角形

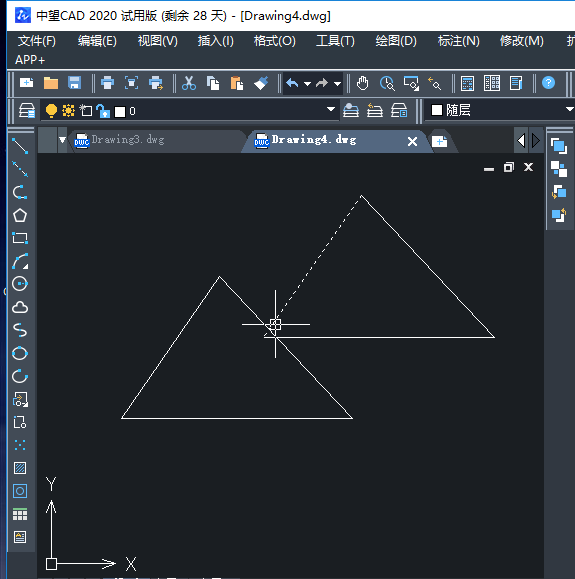

3、 在下方命令欄輸入“COPY”命令,將原始三角形副本移動到某一位置,可參考如下:

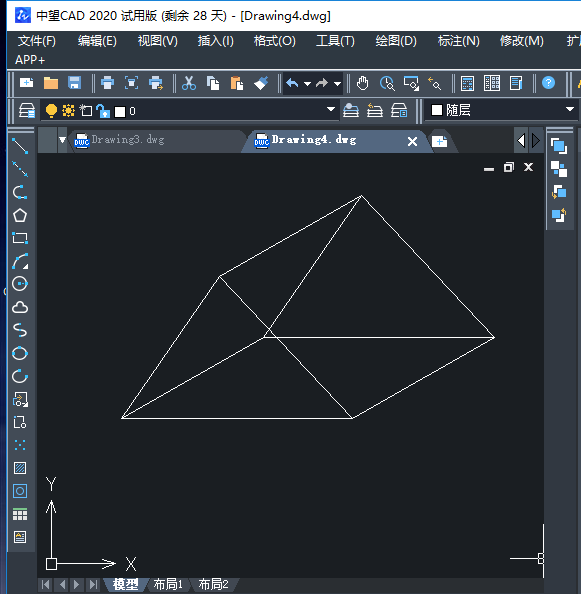

4、 繼續使用直線命令逐個連接兩個三角形的三個角點

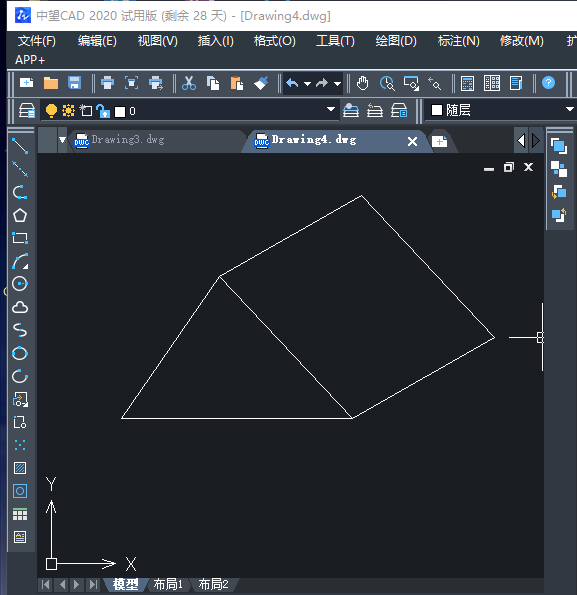

5、 使用“修改-修剪“或”修改-刪除“命令,將多余的線條去掉,即可得到一個立體圖

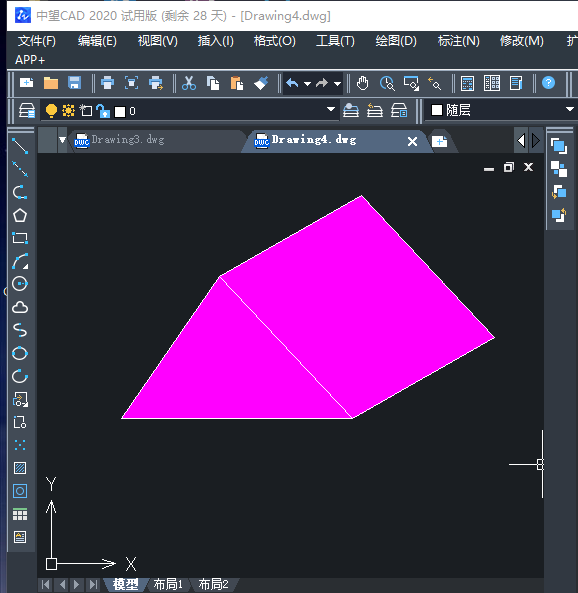

6、 最后我們可以用其他顏色填充三棱柱的表面,以區別于CAD繪圖區域的黑色背景,從而可以更清晰地看到這個三棱柱。使用“圖案填充-顏色“命令,選擇自己喜歡的顏色進行填充,效果如圖。
