CAD中有兩種等分方式:定數等分和定距等分。定數等分的方法之前已經介紹過了,今天小編就來介紹一下定距等分的使用方法。

1、 首先,大家打開中望CAD軟件

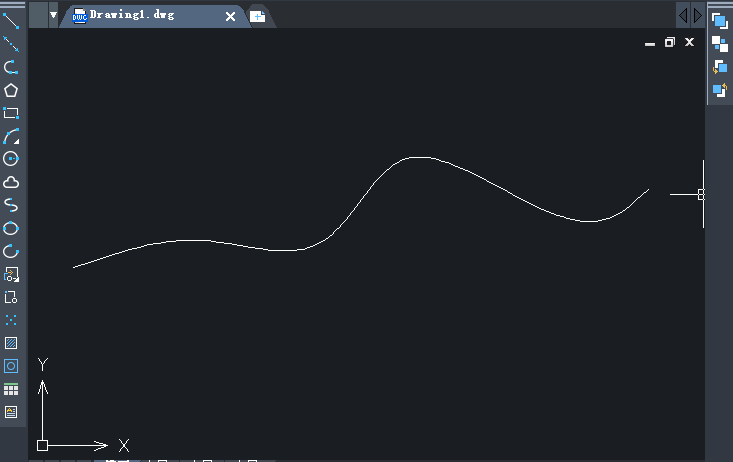

2、 隨意畫一條連續的曲線或直線(此處以曲線作為例子)

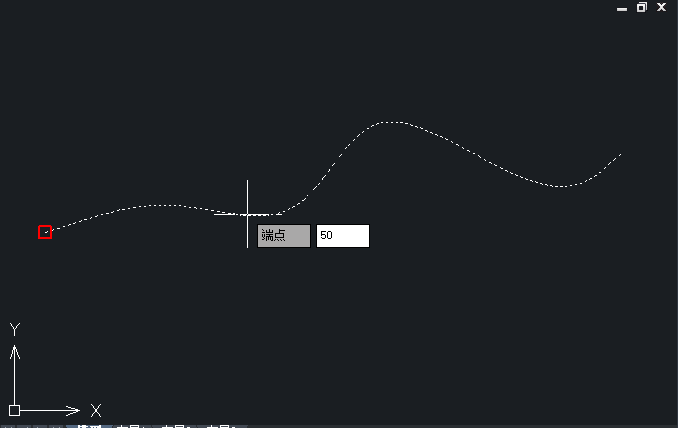

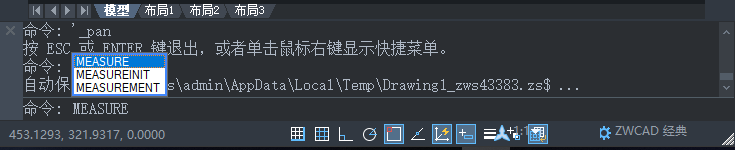

3、 在命令欄輸入“MEASURE(定距等分)”命令,此時光標變?yōu)榉叫?,選取曲線為測量對象,指定分段長度為50

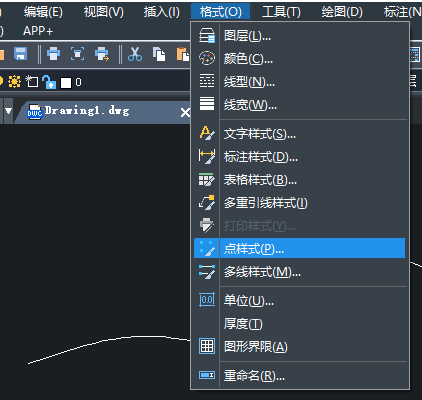

4、 然后點擊“格式-點樣式”對點的樣式進行修改,不修改是看不見等分點的

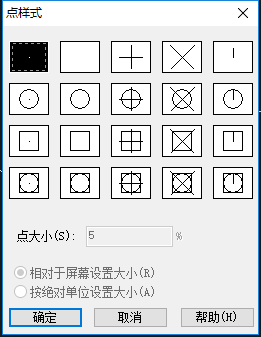

5、 隨意選擇一種點樣式,點擊確定

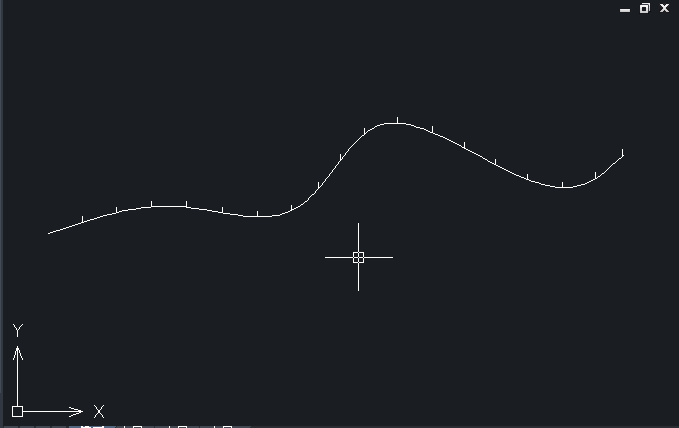

6、最后在CAD軟件中就完成定距等分操作啦



 推薦閱讀:CAD定數等分與定距等分的區別
