使用CAD進行設計工作的時候，發現部分多段線過于細而不符合要求，那如何加粗這些多段線呢？
今天小編給大家?guī)砹俗尪喽尉€加粗的步驟方法
1、首先，大家打開中望CAD軟件

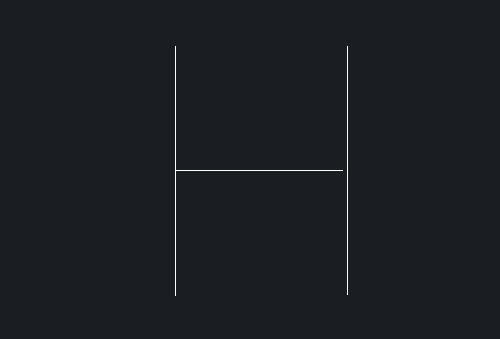

2、打開需要進行修改的圖形文件，如下圖所示

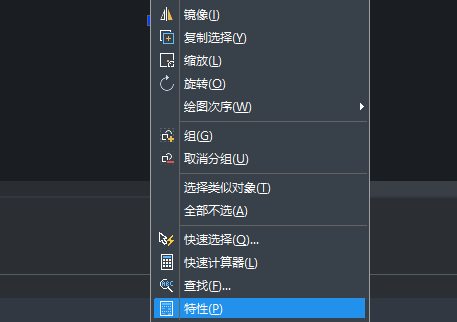

3、使用鼠標框選整個多段線圖形，然后點擊鼠標的右鍵，找到并點擊“特性”按鈕

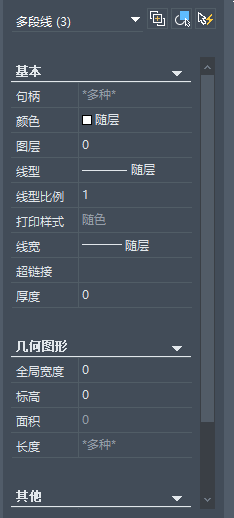

4、CAD軟件會自動彈出“特性選項欄”，我們看到這里的“全局寬度”選項
5、全局寬度默認值為0，這里小編設置為25，再按回車鍵進行確認
6、如下圖所示，多段線就加粗了
