CAD如何把外部參照綁定到當前的圖形

在使用中望CAD的時候，有時需要將指定的外部參照物與當前圖形文件綁定，然后轉化為塊，成為當前圖像文件的一部分。

1． 第一步，打開中望CAD軟件

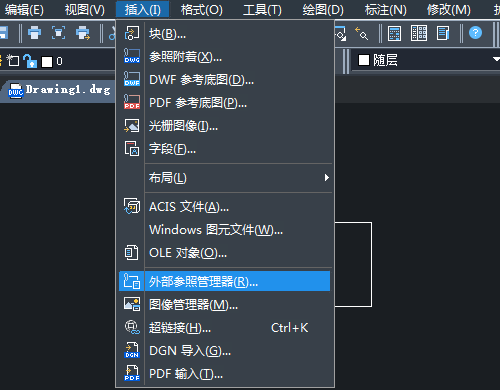

2． 第二步，點擊界面菜單欄上的“插入”然后找到“外部參照管理器”的選項

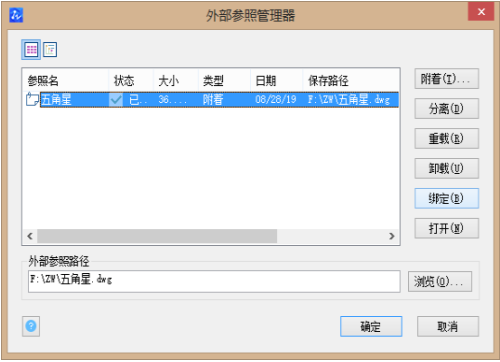

3． 然后彈出“外部參照管理器”的對話框，選擇外部參照并“綁定”

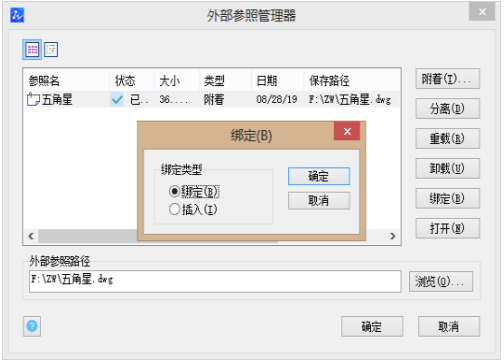

4． 彈出“綁定”對話框，然后看到綁定類型有“插入”和“綁定”，選擇其中一種類型，“綁定”把外部參照的對象轉換為塊參照。命名對象定義將添加到帶有 $n$前綴當前圖形中去，“插入”也把外部參照中的對象轉換為塊參照。命名對象定義將不帶前綴合并到當前圖形中去。

5． 點擊“確定”，就可以成功將外部參照綁定至當前圖形中啦！
