CAD用圖案命令填充繪制剖面線

以軸承座為例，介紹用 CAD表達機件視圖的步驟和方法。

1、創建或調用樣板圖。

2、布圖 打開中心線層，運用直線命令繪制圖中的主要中心線。這一步應注意中心線的位置安排要考慮給尺寸標注留出空間。

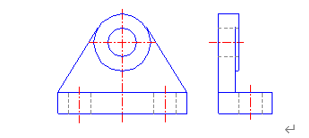

3、畫機件的主、左視圖。如圖：

4、選擇適當?shù)谋磉_(dá)方法并修改視圖。

5、畫剖面符號。方法和步驟如下：
6 、啟動“圖案填充”命令。

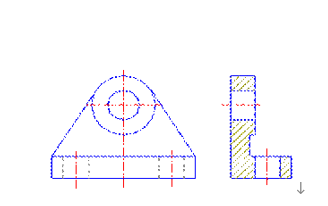

7、如上圖所示的“邊界圖案填充”對話框“快速”選項卡中，選取“類型”為“預定義”；“圖案”為ANSI31；角度為0°；比例為2。單擊“拾取點”按鈕，在要畫剖面線的區域內取點。左視圖中的1、2、3點。此時，選中的區域內亮顯?；剀嚕缓蠓祷亍斑吔鐖D案填充”對話框。 單擊“預覽”按鈕，預覽剖面線在圖中的顯示情況。 單擊“確定”按鈕，將剖面線繪制到圖中。如圖：

8、存盤退出
