在CAD繪圖時忘記如何繪制臺階了怎么辦？
今天要給大家介紹一個繪制臺階的技巧，希望能幫助到大家？
1.首先，我們需要打開中望CAD軟件。
2.我們在模型空間輸入“L”命令來繪制直線。

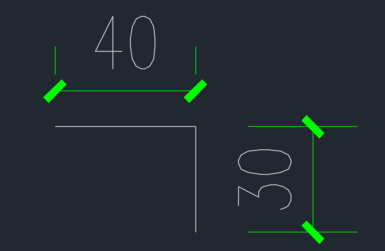

3.在這里要定義一下臺階的寬和高，設寬為40cm，高為30cm。

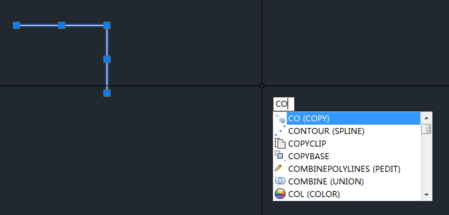

4.然后，我們使用“co”復制命令，以橫線左邊點為捕捉點進行復制，豎線下邊點進行自動捕捉粘貼。

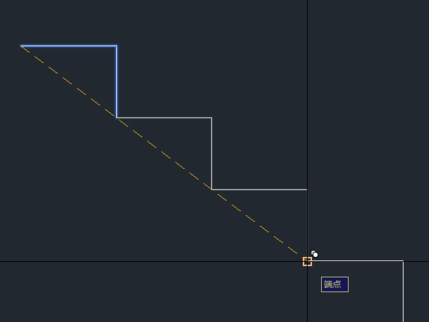

5.過程效果如下圖：
6.完成之后的效果圖如下：
