CAD中內部塊與外部塊有什么不同?

區別:

1.內部塊:B(block)可在當前的DWG圖形中復制粘貼使用。 內部塊只能在當前窗口調用。

2.外部塊:W(wblock)可將對象以文件的格式保存,并定義成塊。 外部塊可在當前窗口或其他窗口調用,也可在下次打開CAD時調用。

用法:

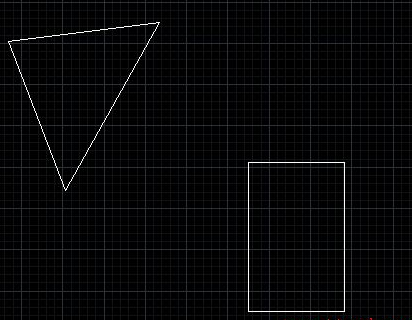

1.在CAD中創建兩個塊圖形,三角形定義為內部塊,矩形定義為外部塊。

CAD中內部塊與外部塊有什么不同?

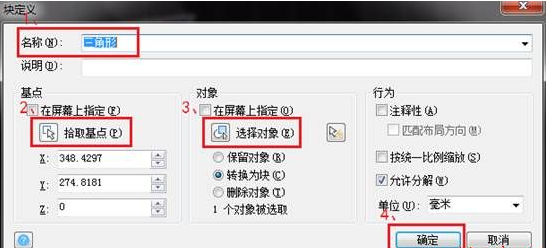

2.定義內部塊:

(1)定義內部塊名稱;

(2)拾取基點;

(3)選擇對象;

(4)確定;

CAD中內部塊與外部塊有什么不同?

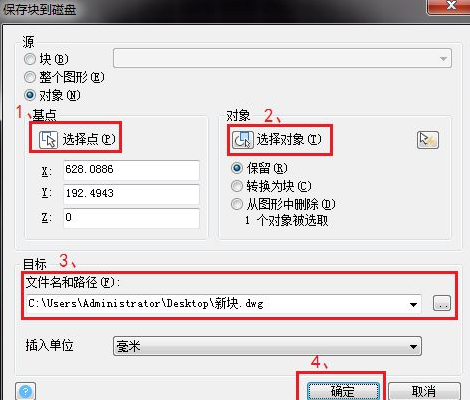

3.定義外部塊:

(1)拾取外部塊基點;

(2)選擇對象;

(3)選擇外部塊保存位置;

(4)確定;

CAD中內部塊與外部塊有什么不同?
