CAD倒角度的用法

我們?cè)诶L圖時,畫2X45倒角時,輸入兩個距離2,就完成了,45度可以不用的,那2X60倒角有怎么用角度呢?怎么設置角度呢?

1.倒角命令:CHAMFER(縮寫:CHA)

菜單:修改→倒角 圖標:“修改”工具欄中 功能的參數可用下面兩種方法確定:

2.設置倒角距離

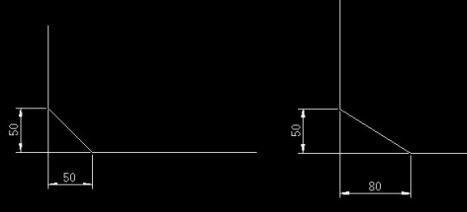

如果已知條件時倒角兩邊縮進的距離,就輸入D(距離)參數,再分別輸入距離1和距離2,然后在拾取兩條直線進行倒角。

CAD倒角度的用法

3.設置倒角角度

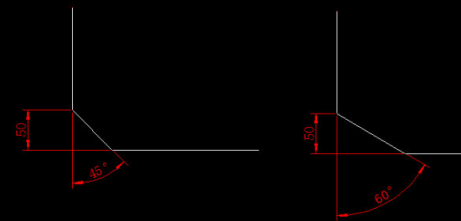

如果已知提交是距離乘角度,如問題中提到的2X60,就需要輸入A(角度)參數,回車,然后根據提示輸入距離和角度,選擇的第一條線是縮進距離為設定距離值的線,如下圖所示:

CAD倒角度的用法

PS:在倒角距離為零時將使兩邊相交;本命令也可以對三維實體的棱邊倒角。當?shù)估饨堑膬蓷l直線具有相同的圖層、線形和顏色時,創建的棱角邊也相同;否則,創建的棱角邊將用當前圖層、線形和顏色。
