CAD陣列設置技巧

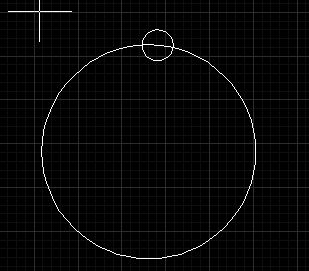

CAD陣列是我們經常用的,陣列分兩種,一種是矩形陣列,有點像excel表格一樣,橫是多少行,豎是多少列,最終整體外觀呈現矩形形狀;另一種是環形陣列,像那個繩子轉圖形一樣,最終圖形整體外觀呈現圓形形狀。CAD默認的一般是矩形陣列,如果需要準換成環形陣列,按照本文的步驟來設置就可以了。如,我們要下面的的小圓圍繞著大圓做環形陣列,該怎么去操作呢?

CAD陣列設置技巧

1.首先我們輸入命令符“array”,進入陣列設置面板。

CAD陣列設置技巧

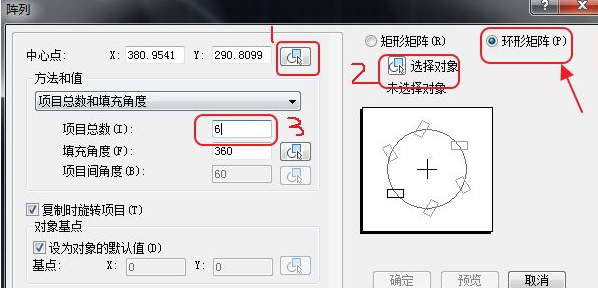

2.我們選擇“環形陣列”,然后在1區域拾取要環繞的中心點。2區域選擇對象, 注意這個對象是要環繞的對象,就像圖形中的小圓。3區域選擇環繞密度,也就是環繞中心點的要重復多少個圖形。

CAD陣列設置技巧

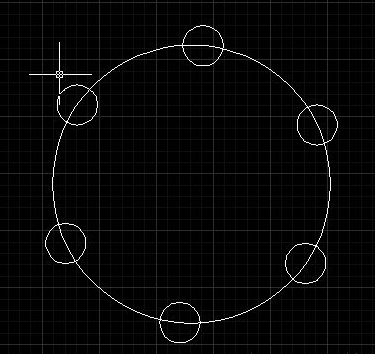

3. 就這樣我們就可以看到,大圓的圓弧上已經被六個小圓環繞了,操作起來是不是很簡單呢!

CAD陣列設置技巧
