CAD圖怎么放大,但是坐標不變?

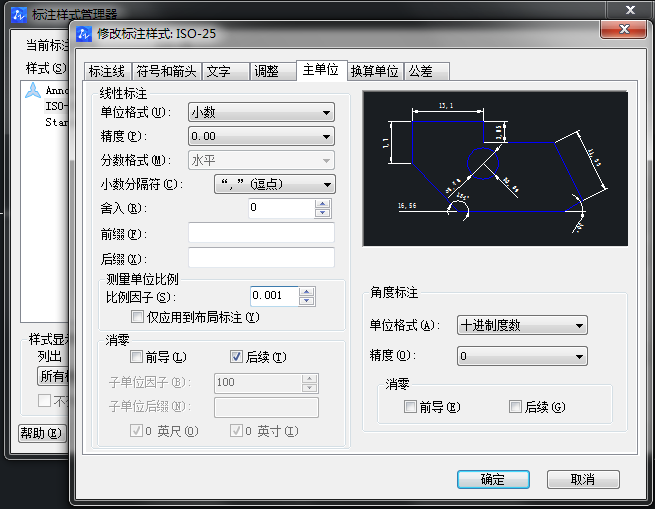

CAD圖怎么放大,但是坐標不變呢?方法:找到原點,以坐標原點(0,0)為基點所有物體放大1000倍。坐標標樣式里的測量比例因子改為0.001,如下圖所示:

CAD圖怎么放大,但是坐標不變?

CAD圖放大但坐標不變的具體解決步驟如下:

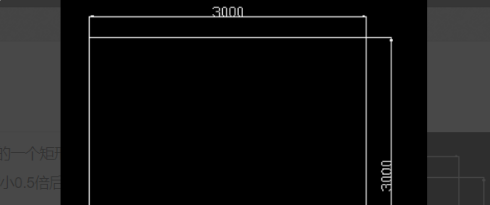

1、首先我們畫3000X3000的一個矩形,輸入快捷鍵命令SC把這個圖縮小0.5倍后,我們發現尺寸就變成1500X1500,坐標就變化了。

CAD圖怎么放大,但是坐標不變?

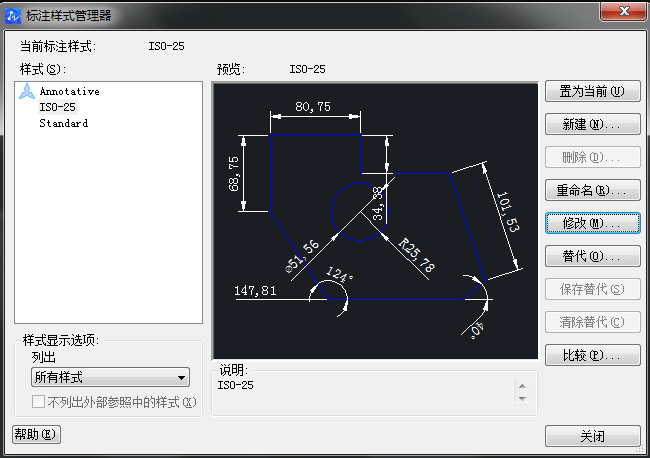

2、要保持原有的尺寸與坐標不變,需要在標注樣式里修改。輸入快捷鍵命令D后彈出以下的對話框。

CAD圖怎么放大,但是坐標不變?

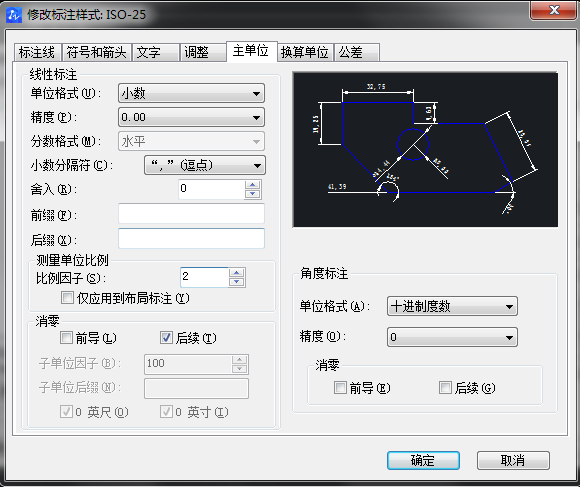

3、選擇右側的修改,點擊上方的主單位的標簽。在測量單位比例里由默認的1改為2。

CAD圖怎么放大,但是坐標不變?

4、然后點下方的確定,關閉這個對話框后可以看到之前的尺寸1500X1500又變成了3000X3000了。

CAD圖怎么放大,但是坐標不變?

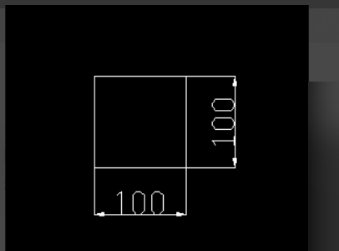

5、同理如果圖是放大2倍的話,在測量單位的比例里要改成0.5就可以了。這樣原來標的尺寸可以保持不變。

CAD圖怎么放大,但是坐標不變?

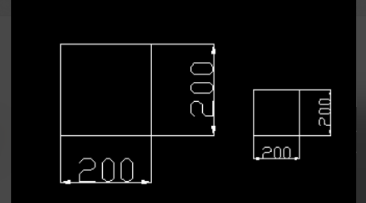

6、第二種方法把這個圖做成塊,選擇的時候和尺寸一起選。然后用這個塊進行縮放比例,原來標的尺寸不管是放大還是縮小都保持不變。

CAD圖怎么放大,但是坐標不變?
