CAD中圖形的縮放與平移

（1）圖形的縮放

命令欄輸入：Zoom/Z

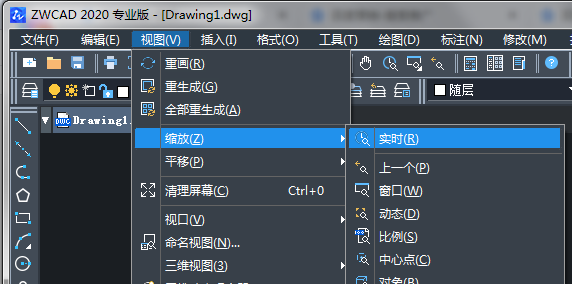

菜單選項： 視圖---縮放---實時（Z）

工具欄選項：

當CAD窗口上的對象過大時，可使用該命令對對象進行縮小。同樣地，當對象過小難于觀察時也可利用這一命令對圖像進行放大。按步驟選擇了縮放命令，或者單擊了工具欄上的 之后，就可以通過滾動鼠標中央的滾輪鍵來對對象進行放大或擇縮小的操作了。

（2）圖形的平移

命令欄輸入：Pan/P

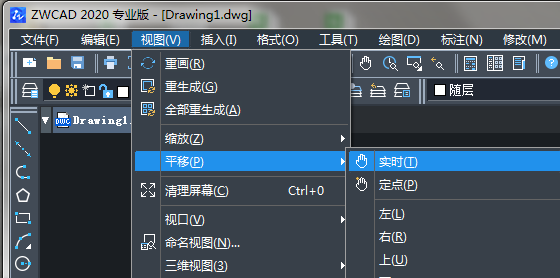

菜單選項： 視圖---平移---實時（T）

工具欄選項：

使用該命令可對窗口上的圖形對象進行隨意的位置移動，方便繪圖者對圖形進行后續操作。 按步驟選擇了平移命令，或者單擊了工具欄上的手掌標記 之后，窗口上就會出現一個手掌形狀的標記。用鼠標將該標記移到對應的圖形之后，就可以通過按住鼠標左鍵對該圖形進行隨意的平移了。
