CAD圖案填充命令bhatch

中望CAD圖案填充命令命令:bhatch(CAD圖案填充快捷bh)菜單:常用-繪制-圖案填充.

CAD圖案填充命令bhatch

圖案填充可以在工程制圖中使用很廣泛,主要用來表示剖切面、材料等等。用戶可根據要求和使用習慣,進行適當?shù)膱D案填充。

中望CAD中操作步驟:

1) 命令:bhatch

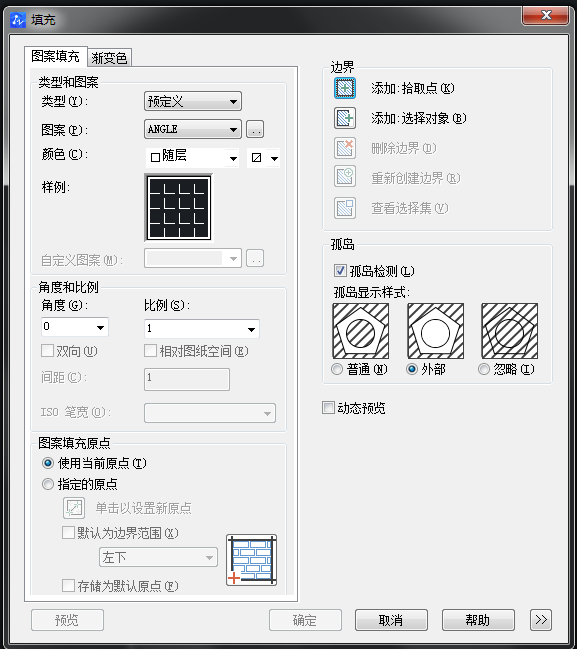

執行圖案填充命令,打開圖案填充編輯框(如圖1)

2) 在類型和圖案的圖案下拉框中選擇合適的圖案(如ANSI31)

指定填充圖案

3) 在角度和比例中選擇合適的角度和比例

指定填充圖案的角度和比例

4) 在選取邊界中點擊【添加:拾取點】,點擊填充范圍空白處選取填充區域,可連續選??;或者點擊【添加:邊界】,點擊填充范圍邊界選取填充區域

5) 點擊預覽,查看填充效果,若填充效果理想,點擊確定,完成填充。

該命令在中望機械cad中也適用
