CAD如何修改箭頭樣式

箭頭在我們生活中也會經常用到,它能給我們標明方向,箭頭在我們CAD軟件繪圖時,也起一種標注作用,箭頭在CAD中也分起始箭頭、終止箭頭、引線箭頭等,它的樣式也是多種多樣的,我們在繪圖時,可以根據自己的需求來調整,本文將給大家介紹如何修改箭頭樣式,希望能幫助到大家!

1. 首先,我們打開中望CAD軟件。

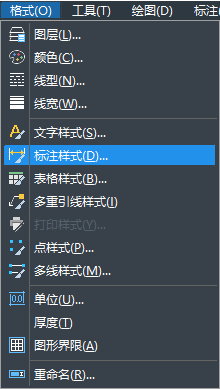

2. 我們點擊界面欄的“格式”點擊“標注樣式”,打開樣式管理器。

CAD如何修改箭頭樣式

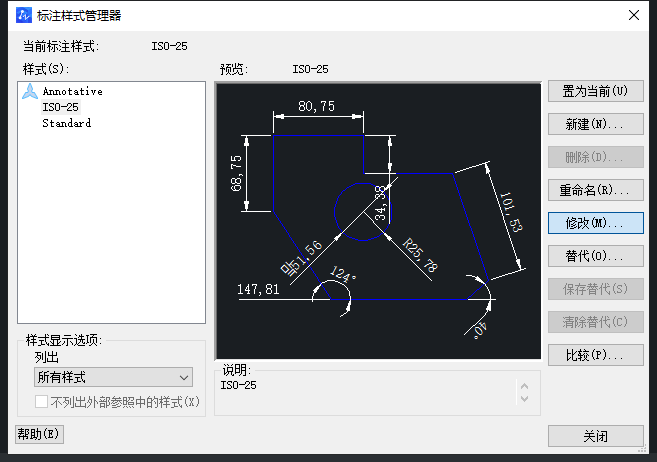

3.在我們的標注樣式管理器中,如果只想修改部分箭頭樣式,那我們可以點擊“新建”,在新建的樣式中選擇自己的箭頭,完成之后點擊“置為當前”然后點擊這里的“關閉”。如果我們要修改全部箭頭樣式,可以查看一下圖紙中具體使用的是哪個標注樣式,并對這個樣式中的相關信息進行整體的修改,達到整體修改樣式的目的。

CAD如何修改箭頭樣式

3. 我們進入標注樣式管理器后,想更改的是箭頭,就點擊“符號和箭頭”。

CAD如何修改箭頭樣式

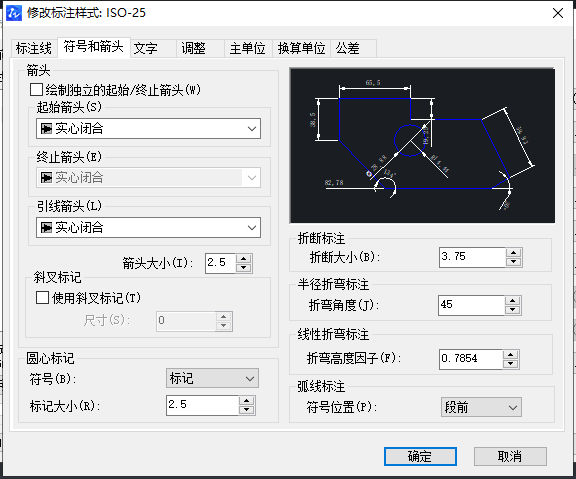

4. 在彈出“符號和箭頭”管理選項卡,這里可以點擊改變箭頭的大小、樣式。這里選擇“建筑箭頭”,點擊“確定”。

CAD如何修改箭頭樣式

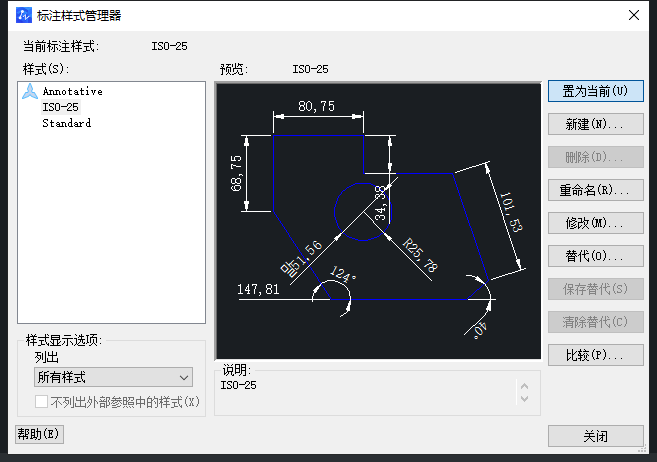

5. 返回到標注樣式管理器中,這里需要注意,如果直接點擊關閉,是沒有修改到的,因此,需要點擊“置為當前”,然后點擊“關閉”。

CAD如何修改箭頭樣式

設置完成后,在繪圖界面就能看到箭頭已經修改了。
