CAD如何使用SCALE命令復制對象

在CAD中，使用比例縮放（SCALE）命令可以幫助大家快速地編輯現有對象的尺寸，而不需要重新繪制對象達到需要的尺寸，比例功能內的復制選項可以復制已選擇的幾何圖形。接下來我們一起來學習一下使用比例縮放命令復制對象的方法吧！

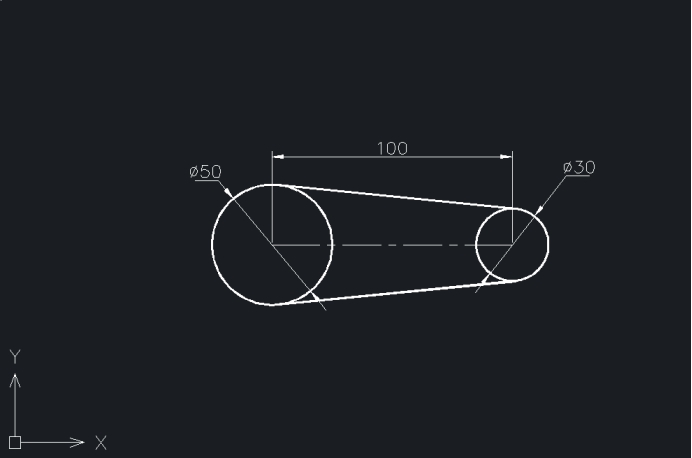

1. 打開一個圖形文件，如下圖所示。

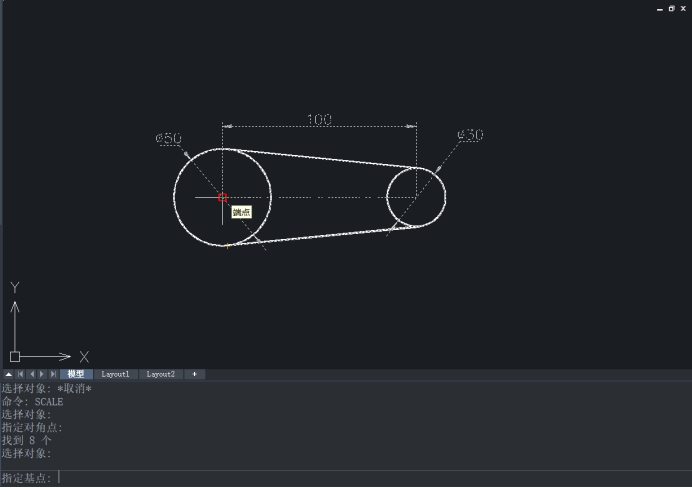

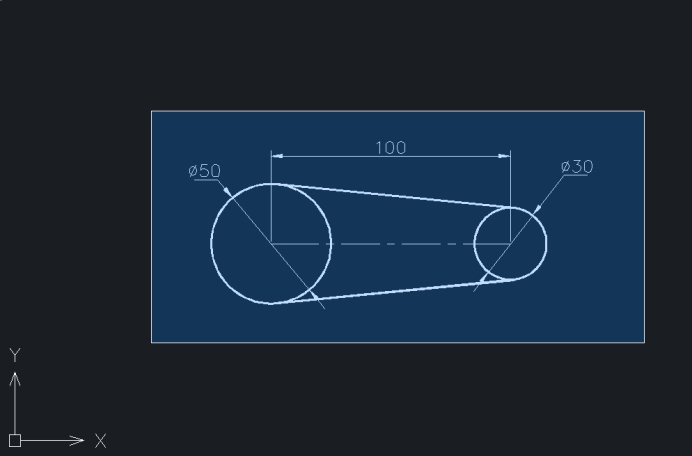

2. 在命令行輸入“SCALE”，啟用比例縮放命令，通過框選圖形中包含尺寸在內的所有對象進行比例縮放，按回車鍵確認。

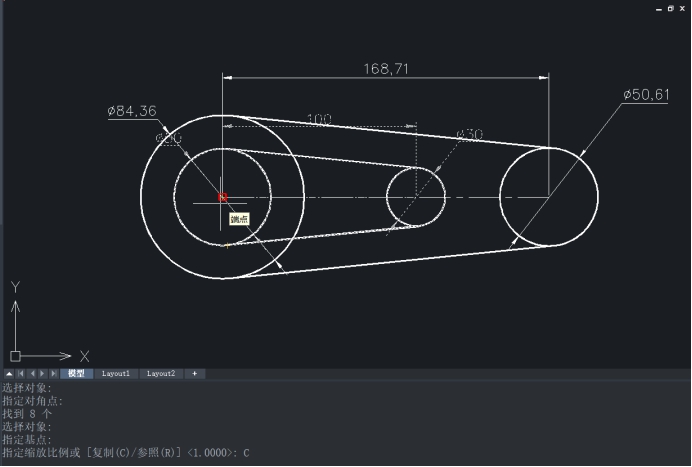

3. 選擇圖形中大圓的圓心作為縮放基點，如下圖所示。

4. 在命令行輸入“C”，啟動復制命令，按回車鍵確認。

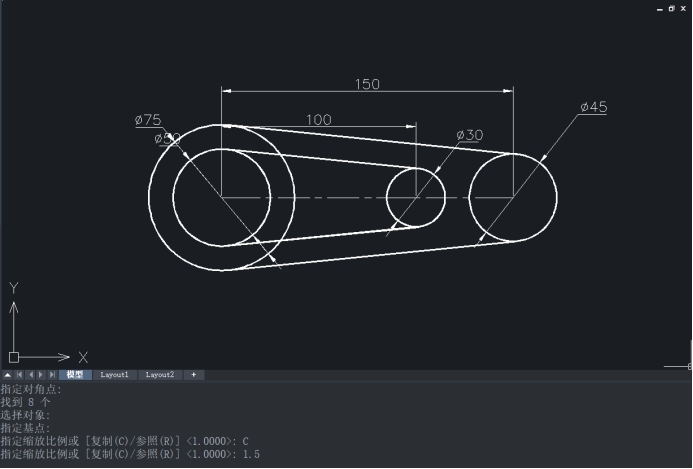

5. 輸入比例因子“1.5”，按回車鍵確認，完成比例縮放，新對象為源對象的1.5倍，如下圖所示。

以上是使用比例縮放命令復制對象的一個例子，當輸入的比例因子小于1時，對象將會被縮小，當比例因子大于1時，對象將會被放大。
