CAD定距等分如何插入圖塊

在CAD中，定距等分通過指定分段長度來放置相等間隔的標記，標記可以是點對象或圖塊。接下來就給大家介紹一下在CAD中使用定距等分插入圖塊的方法步驟！

1. 打開一個圖形文件，如下圖所示，我們將使用MEASURE命令將上方的椅子圖塊按固定間距排布到需要的位置。

2. 打開狀態欄的極軸追蹤和對象捕捉。

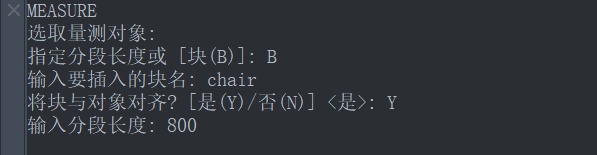

3. 在命令行輸入“MEASURE”按回車鍵確認，選取地板上表面的左側作為定距等分的對象，接著輸入“B”并按回車鍵，選擇用塊來等分對象。

4. 輸入要插入的塊名“chair”，按回車鍵確認，接著輸入“Y”并按回車鍵確認，將塊和對象對齊，最后輸入“800”，按回車鍵確認。

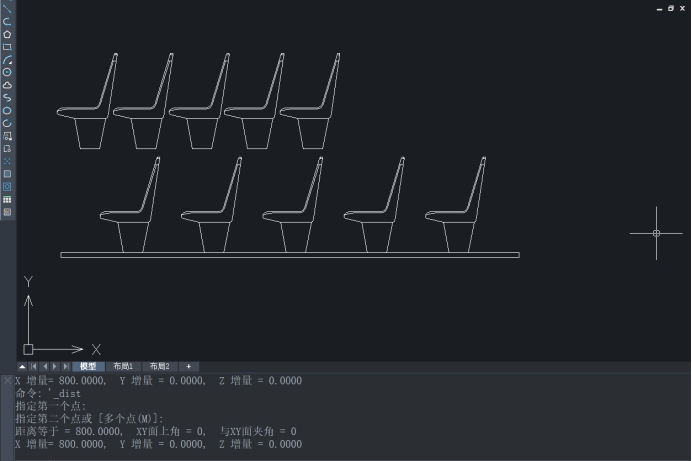

5. 完成后如下圖所示，在地板上表面以800的間距排列了5把椅子。

要注意的是，在選擇定距等分對象時，選擇點的位置會影響等分的結果。如果選擇左側，則從左側開始計算距離，如果選擇右側，則從右側開始計算距離。
