CAD中l(wèi)imits命令的用法

limits命令的意思是重新設置模型空間界限;我們在使用CAD進行畫圖時,我們有時候需要對CAD進行圖形界限的設置,本文將介紹怎么設置CAD圖形界限。

1.我們在命令行輸入limits。

2.然后,我們設置圖形界限;如果你想設置A4紙大小的界限設置,就輸入“0,0”、“210,297”,如下圖所示;當然A3的紙大小是297mm*420mm,如果你想設置A3紙大小的界限設置,你便可以在命令行中輸入 “0,0”、“297,420”。

CAD中l(wèi)imits命令的用法

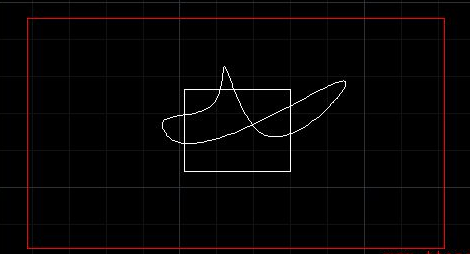

3.我們也可以根據自己的需要設置圖形界限;在命令行中輸入limits之后,輸入你自定義的圖形界限坐標即可;比如,要以下圖的紅色矩形作為圖形界限,該怎么去設置?

CAD中l(wèi)imits命令的用法

4.這時,我們需要捕捉矩形的左下角和右上角的坐標;直接選擇矩形,先選擇左下角的端點,看一下左下角命令框顯示的坐標;同理,再捕捉右上角的端點處的坐標;按照上面的方法,先輸入limits,再分別輸入這兩個坐標點,按回車鍵,這樣圖形界限就設置好了。
