CAD如何設計四邊形？

我們?cè)谑褂肅AD設計四邊形沒有頭緒該怎么辦？本文給大家介紹一些設計步驟。

1.首先，我們打開中望CAD軟件。

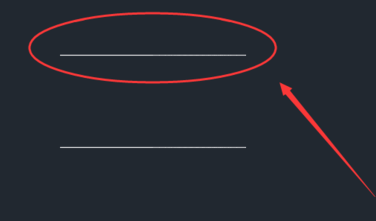

2.我們使用畫直線命令繪制出兩水平直線。

3.然后，用曲線偏移命令復制出第二條水平直線；（偏移快捷鍵是：O，在命令行鍵入O即進入偏移命令，輸入其數值，然后點要偏移的一側）。

4.我們用構造繪制45度的線，用來作平行四邊形的兩斜邊；（關于平行四邊形的角度，自己按圖紙要求給數值就好了，我這是演示，就以45度為例）。

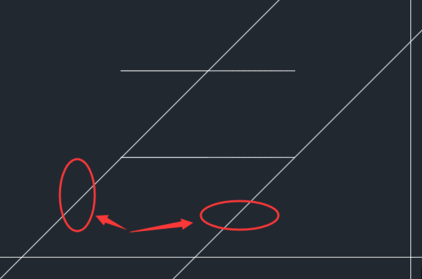

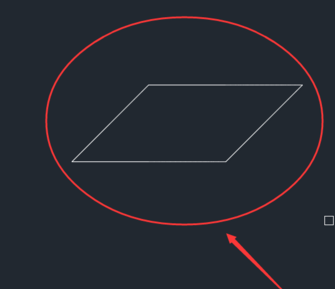

5.我們可以看到圖上有一個角沒有封閉，這時可以使用EX（延伸），對沒有封閉的開口部分，給封閉；使用延伸時，先選要延伸到的邊，然后再點需要延伸的線；通過使用TR（修剪命令），剪掉多余的線條，這樣一個平行四邊形的幾何圖形就繪制完成了。
