CAD塊的創建方式

本文給大家介紹塊的新建和插入的技巧。

如何新建塊?

1. 首先,我們打開中望CAD,繪制一個符號,如下圖:

CAD塊的創建方式

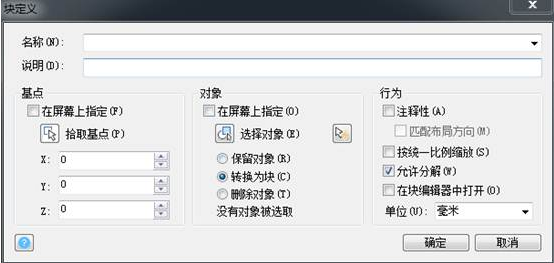

2. 我們點擊繪圖界面欄,或者輸入快捷命令B然后回車;彈出塊定義的對話框。

(1)項目名稱輸入:非加工表面粗糙度;

(2)點擊“拾取點”,塊定義對話框消失,點擊粗糙度符號的尖點后,塊定義對話框重現;

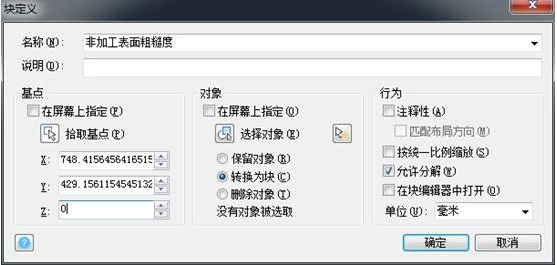

(3)點擊“選擇對象”,塊定義對話框再次消失,選取整個粗糙度符號,結束選擇后,塊定義對話框再現,如下圖:

CAD塊的創建方式

CAD塊的創建方式

如何插入塊?

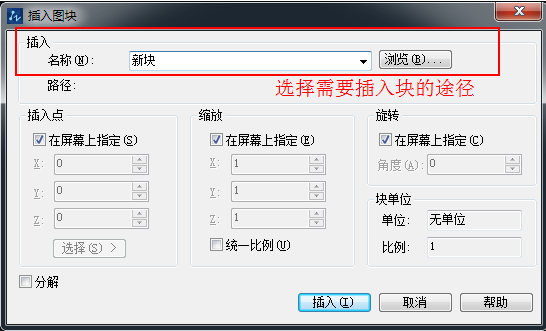

1. 我們在工具欄中找到“塊”插入或者在命令行中輸入insert,彈出插入對話框,如下圖:

CAD塊的創建方式

2. 選取好,插入點,單擊鼠標便完成了。
