極軸追蹤功能在CAD中的繪圖技巧

極軸追蹤這個功能在CAD繪圖軟件發揮著很大的作用,比如說我們在繪制一些30、45、60、度的角時,運用極軸我們就可以根據自己繪圖的需求來增加量角,當光標移到滿足條件時,就會顯示一條虛線,也就是我們的極軸,我們把光標鎖定到極軸上,就可以直接輸入距離值,利用鎖定極軸來確定角度的方式我們稱它為極軸追蹤。本文將給大家介紹極軸功能的設置技巧及含義,以便于我們對極軸功能的了解和如何采用它與繪圖相結合。

設置極軸追蹤方法如下:

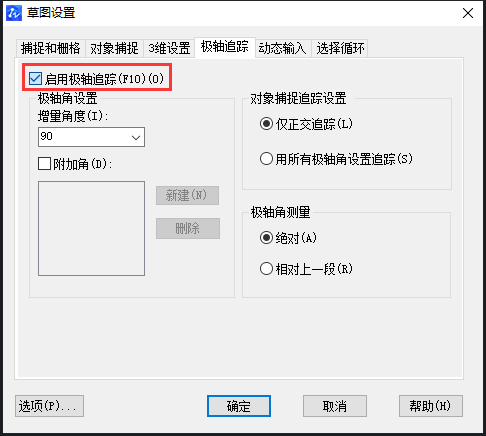

1. 我們在界面欄點擊“工具”點擊“草圖設置”;我們在彈出的“草圖設置”對話框中,選擇“極軸追蹤”,如下圖:

極軸追蹤功能在CAD中的繪圖技巧

極軸追蹤功能在CAD中的繪圖技巧

2. 我們在狀態欄點擊“極軸”然后右鍵鼠標,在彈出的菜單中選擇“設置”選項。

極軸追蹤功能在CAD中的繪圖技巧

極軸功能選項介紹如下:

極軸追蹤:

(1)啟用極軸追蹤:打開或關閉極軸追蹤;單擊狀態欄上的“極軸”按鈕,或者使用F10鍵都可以打開或關閉極軸追蹤。

極軸角設置:

(1)增量角:設置極軸追蹤對齊路徑的極軸角增量;可以從列表中選擇角度,也可以輸入任意角度;在列表框中選擇或輸入增量角后,系統將在與增量角成整數倍的方向上指定點的位置。

(2)附加角:除了增量角,用戶還可以定義附加角指定追蹤方向。

(3)角度列表:在列表中顯示出可用的附加角。

(4)新建:添加附加角。

(5)刪除:刪除選定的附加角。

對象捕捉設置:

(1)僅正交追蹤:當對象捕捉追蹤打開時,只顯示通過基點的水平和垂直方向上的追蹤路徑。

(2)用所有極軸角設置追蹤:使用對象捕捉追蹤時,光標將從對象捕捉點開始沿極軸對齊角度進行追蹤。

極軸測量設置:

(1)絕對:根據當前用戶坐標系(UCS)確定極軸追蹤角度。

最后,希望這些技巧能幫助到大家!
