在CAD操作中,人們常用到的都是圖塊,而組(GROUP)用的卻不多,那么CAD中的這個組是什么,有什么作用,創建組和編輯組有什么意義呢?

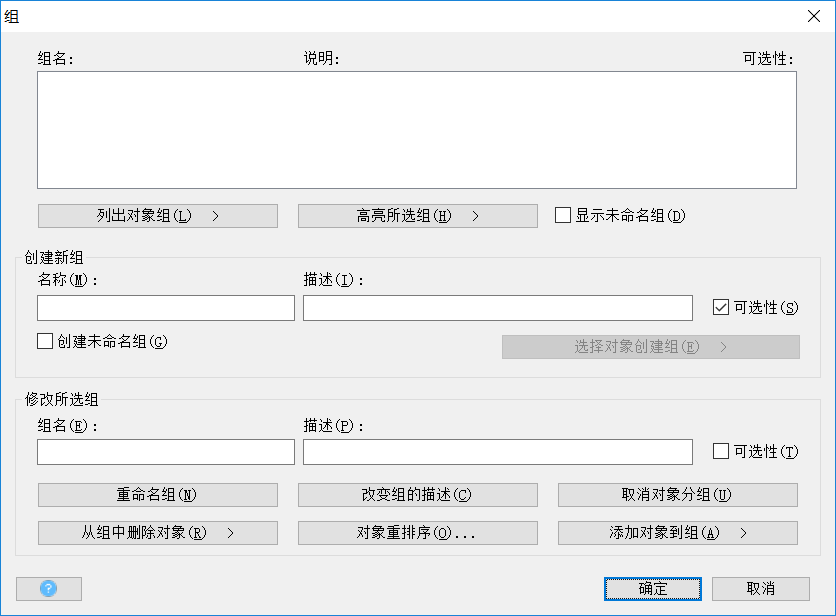

   組簡單的來說就是一個命令的選擇集,當對象進行分組就可以通過名單或者名字將這個組內的對象一次性的選中,在CAD軟件中輸入【G(Group)】這個命令來創建組,輸入這個命令后會彈出如下圖所示的對話框。

CAD中組的定義與運用





CAD中組的定義與運用



1. 創建組

   創建組即取好名字或勾上“未命名的”后,點擊“新建”按鈕,然后在圖中選擇要編組的圖形,組就完成了。

2. 編輯組

   在對象編組對話框中還提供了一系列修改組的功能,從上面選中組名后,點這些按鈕可以從組中刪除、添加對象,分解組,將組分解,對組進行重命名。注意其中一個“可選擇的”按鈕,每個組都有“可選擇的”狀態,點了此按鈕可以切換此狀態,當“可選擇的”設置為否時,雖然創建了組,但從圖中不能直接通過組來選擇組內對象。

那么組和圖塊的區別是什么呢?

   組是一個選擇集,主要為了方便選擇,組中的對象仍是完全獨立的。而圖塊主要應用于圖紙中會重復使用的一些圖形,例如機械零件、建筑的門窗等等,圖塊相當于一個由多個圖形組成的集合,一旦定義后,可以在圖紙中重復引用。插入的塊參照作為一個獨立的對象,當然可以利用參照編輯或塊編輯對圖塊定義進行修改,修改了圖塊定義后,所有圖塊參照會自動更新。

   圖塊可以重復利用,方便修改,可以定義屬性文字,在CAD高版本還可以定義參數和動作來生成動態塊,正是因?yàn)閳D塊具有如此多的特性,在CAD中應用非常廣泛。
