CAD中填充菱形的方法

在使用CAD軟件過程中,我們可能需要填充大量的圖形圖案,簡單方便的操作可以讓你事半功倍。如果要在CAD中填充菱形,那么該如何操作?下面是一個簡單的方法 ,具體步驟如下:

1.打開一個CAD軟件,點擊左側的“矩形”圖標畫一個待填充區域,這里菱形就是要填充的區域。

CAD中填充菱形的方法

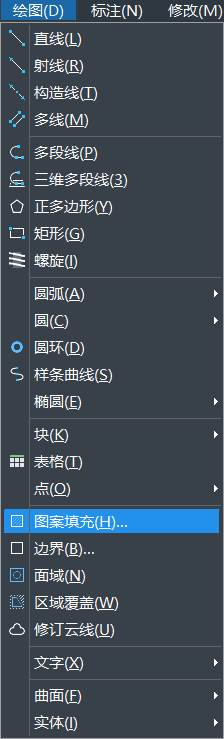

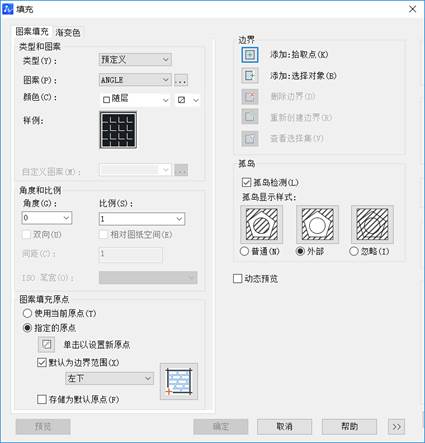

2.然后快捷鍵“H”+“空格”或者繪圖—圖案填充,出現如下圖所示填充編輯框 :

CAD中填充菱形的方法



CAD中填充菱形的方法

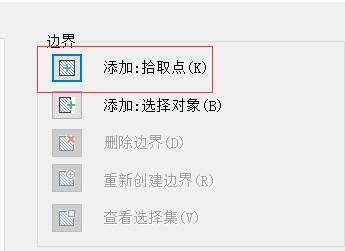

3.先點擊“添加.拾取點” ,如圖所示:

CAD中填充菱形的方法

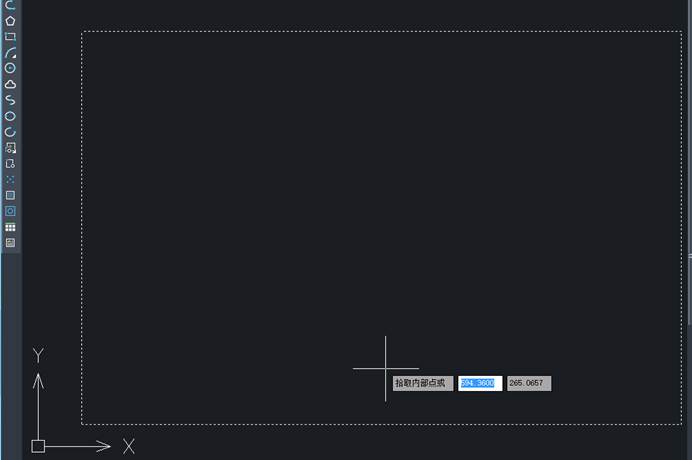

4.返回原界面之后,將光標中心點取要填充的區域內,邊框顯示為虛線則選取成功,如果是過于復雜的填充區域會選取非常久

CAD中填充菱形的方法

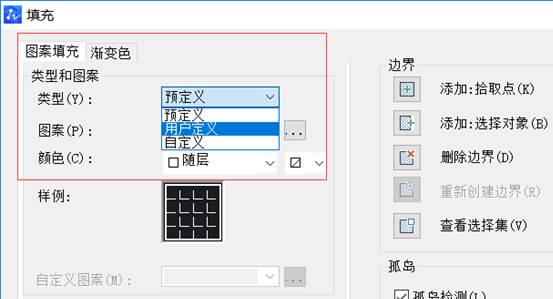

5.再敲擊“空格”,會回到填充編輯框 ,然后點擊如下圖所示,將類型改為“用戶定義”



CAD中填充菱形的方法

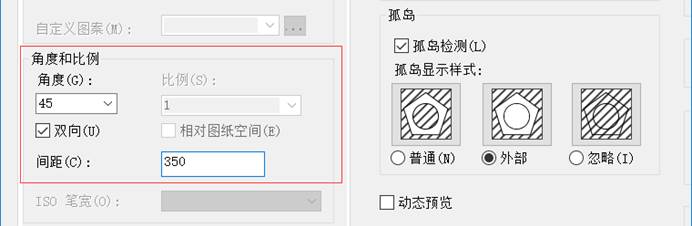

6.如下圖所示在“角度”下輸入“45”度(意思就是橫線的旋轉方向) ,接著勾選“雙向”,然后輸入間距,這里輸入350(這個是菱形的邊長,意思是350*350的邊長的意思,可以按自己具體需要輸入其他)



CAD中填充菱形的方法

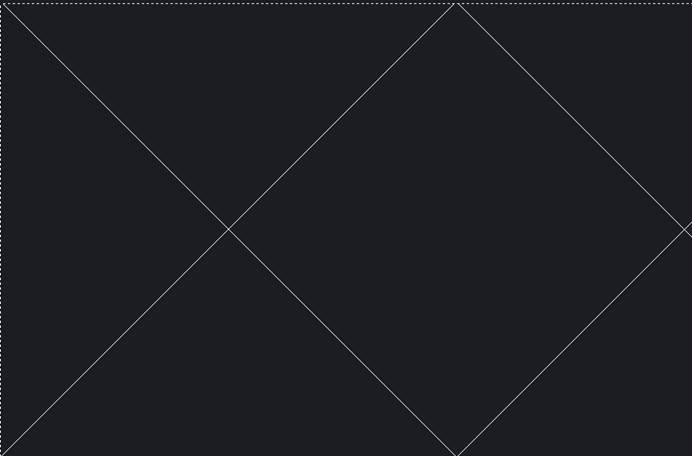

7.可以先點擊“預覽”一下,看一下大概效果,然后“空格”回到填充編輯框

CAD中填充菱形的方法

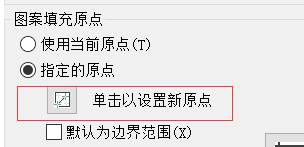

8.需要更改一下“圖案填充原點”,改為“指定原點”,然后點擊如圖所示位置“單擊以設置新原點” ,如圖所示:

CAD中填充菱形的方法

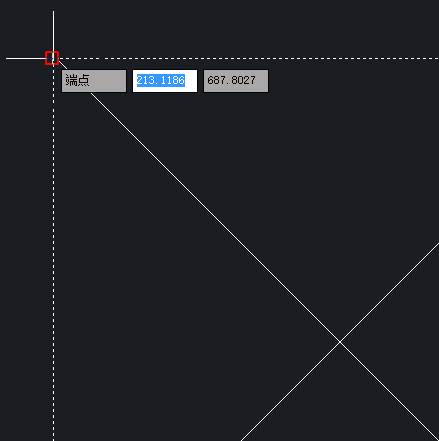

9.會跳回到原來界面中來,將光標中心點擊要指定的原點,然后回到填充編輯框

CAD中填充菱形的方法



10.然后點擊“確定”就可以了,也可以雙擊進去更改,原點就是這個菱形的拼接的起點。



CAD中填充菱形的方法



以上介紹了填充菱形使用方法,希望這些技巧能在日常使用CAD設計過程中對大家起到一定幫助。
