在CAD操作過程中,有些時候可能需要插入一些外部得出圖片,插入的方式有多種,我們可以根據實際情況采用不同方式,今天我們來看一下插入圖片比較常用的方法。

方法一、插入法

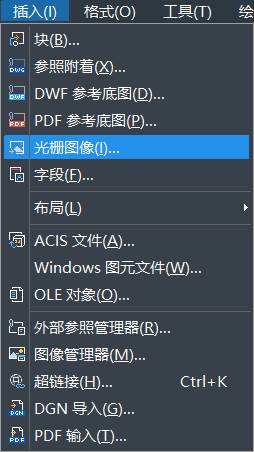

1、這個方式比較規范,做起來也很快捷,打開CAD軟件,點擊“插入”,在彈出的插入欄目中,點擊“光柵圖像參照”。

CAD插入圖片的方法

2.彈出選擇參照文件選項卡,找到需要插入的圖像,點擊“打開”。

CAD插入圖片的方法

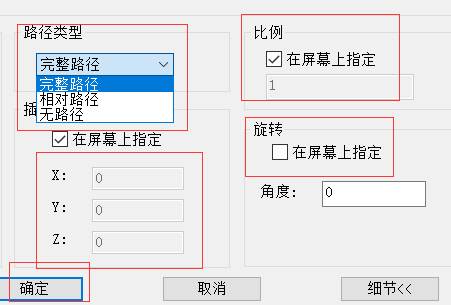

3.這里可以進行各種個性化的設置,注意,由于插入的圖片一般默認有插入的路徑,如果你的源文件更改,也就是原來的圖片位置改動,很可能導致這個插入的圖片不能夠在CAD中顯示,因此,如果不是想他們關聯,點擊“無路徑”;這里還可以指定插入的比例,旋轉的角度等,選擇完畢,點擊“確定”。

CAD插入圖片的方法

4.返回到繪圖界面,指定插入點插入圖片,插入的圖顯示的太小,可以將它放大;太大的圖片可以點擊右鍵,點擊“縮放”。



方法二、直接復制粘貼法

    在桌面復制所需圖片后,進入CAD界面,點擊右鍵,彈出快捷操作方式,然后點擊“剪貼板”,在彈出來的快捷方式中,點擊“帶基點復制”。這時候要求指定基點,點擊一個打算粘貼圖片的地方來指定出基點。指定基點之后,要求“指定縮放比例因子”,也就是圖片縮放的大小比例,在下方命令欄輸入想輸入的比例,然后點擊“回車”。輸入完成,圖片粘貼完成。

溫馨提示:這個方式大家認為比較簡單,但是有潛藏的危險,如果你將原來位置的圖片移動、刪除等,CAD中圖片一般會出問題不能顯示,因為這個默認為有插入路徑的,更改了圖片的位置可能插入的cad圖就不能正常顯示了,因此建議初學者盡量不要采用這個方式。如果是重要的唯一的圖片粘貼,會得不償失。
