CAD如何打印加長圖紙

CAD軟件操作過程中,根據繪制圖的具體情況可能需要加長圖紙進行打印,那怎樣打印加長圖紙呢,以中望CAD為例,解決方法具體步驟如下:

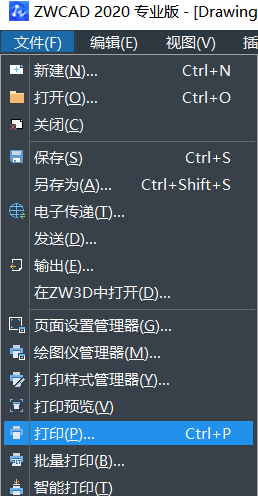

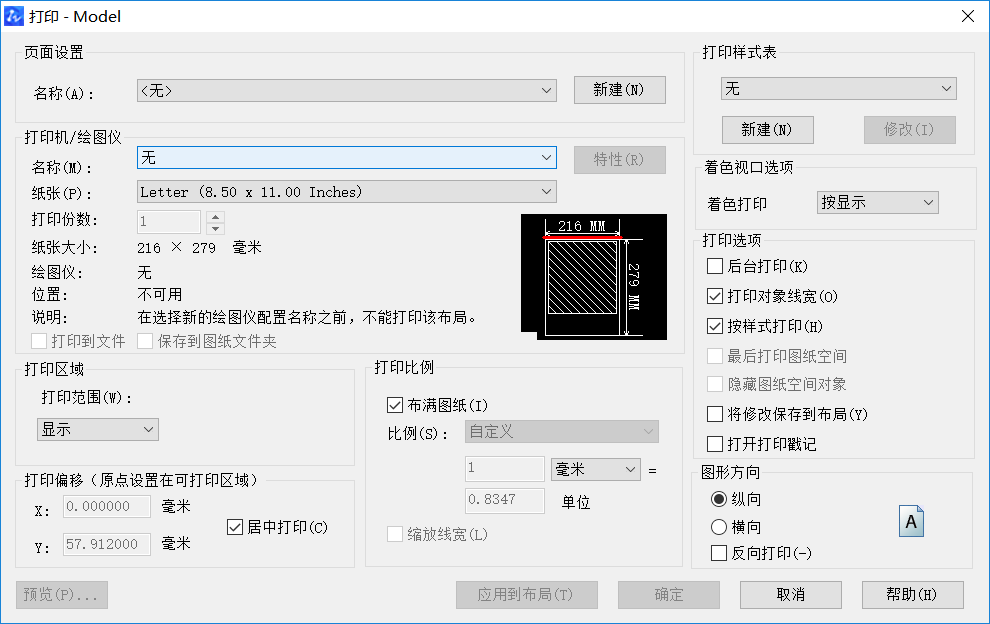

1、打開CAD軟件,點擊打開打印圖紙對話框:文件——打印,或者使用快捷鍵CTRL+P,如下圖所示;

CAD如何打印加長圖紙

CAD如何打印加長圖紙

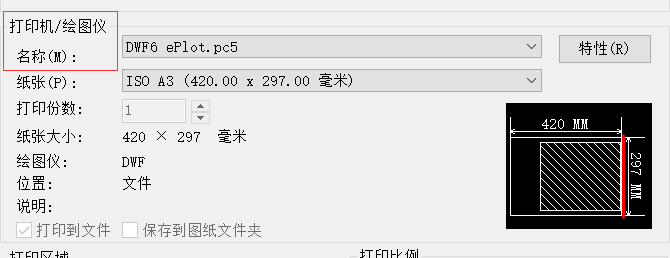

2、找到打印機/繪圖儀按鈕,選擇打印機的名稱,如圖所示;

CAD如何打印加長圖紙

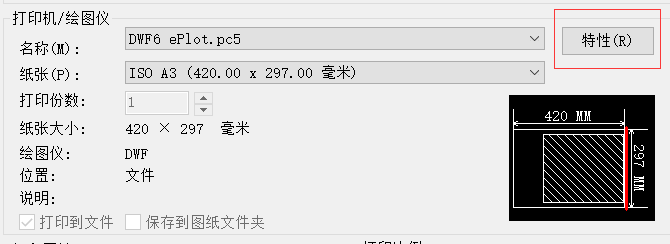

3、點擊打印機/繪圖儀右邊的特性按鈕,打開繪圖儀對話框,如圖;

CAD如何打印加長圖紙

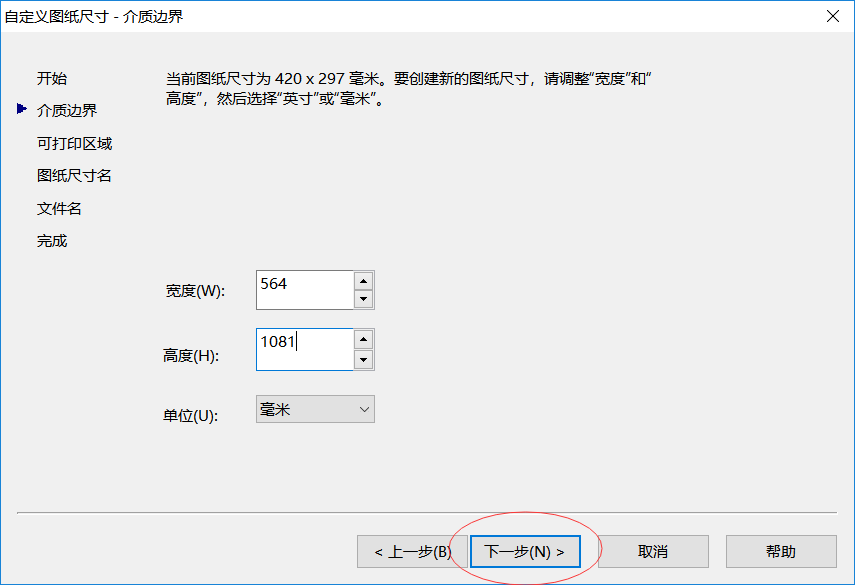

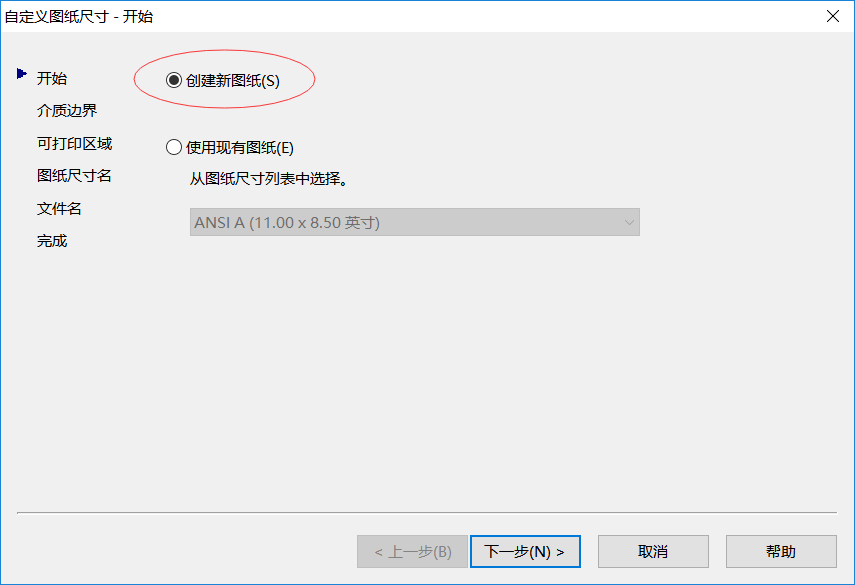

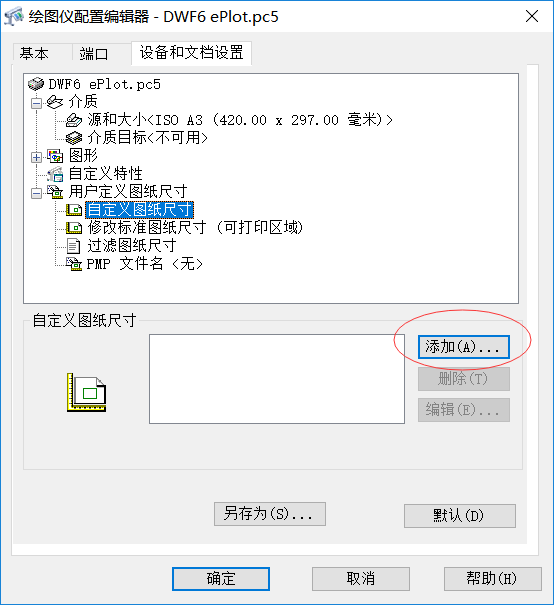

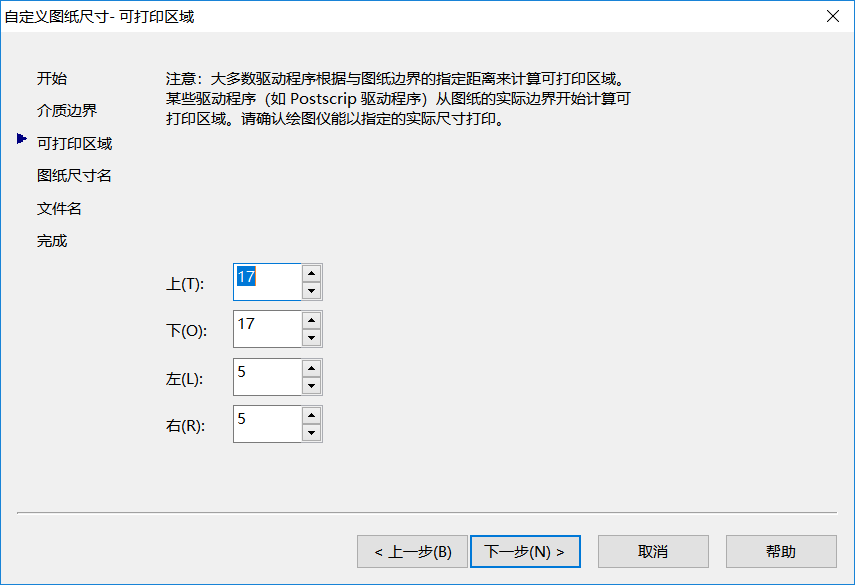

4、在彈出的對話框里選擇自定義尺寸,然后點擊添加按鈕,下一步,創建新圖紙,輸入完介質邊界、可打印區域和尺寸以后繼續點擊下一步,如下圖所示;

CAD如何打印加長圖紙

CAD如何打印加長圖紙

CAD如何打印加長圖紙

CAD如何打印加長圖紙

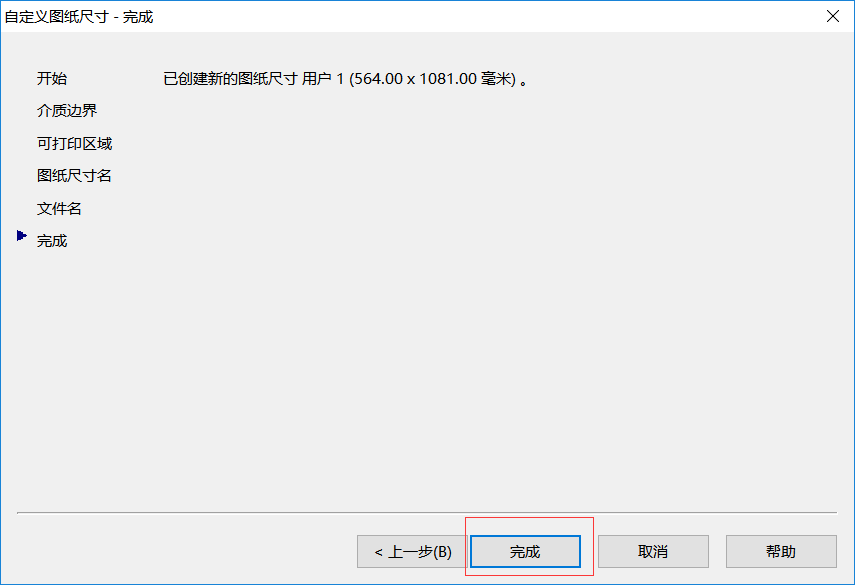

5、設置完以后會自動彈出一個對話框,點擊完成按鈕,則設置完成,操作如下圖所示;

CAD如何打印加長圖紙

CAD如何打印加長圖紙



6、返回到打印對話框界面,在紙張中選擇剛才設置的圖紙尺寸,也就是剛才自定義的圖紙尺寸進行打印,則完成打印要求。

不同作業的圖紙會有不同的打印要求,掌握自定義圖紙的方法可以方便以后圖紙的各種設置。
