在使用CAD軟件進行打印時，我們根據具體情況一般會設置兩個圖框，外面一個是圖紙大小，里面一個是標準圖框。在打印時，“打印范圍”選擇“窗口”，接著選中外面那個圖框，但是最終打出來會有兩個圖框。出現這個問題有可能是打印區域與紙張尺寸不符合，下面我們來看看這個問題的解決辦法，具體解決步驟如下：

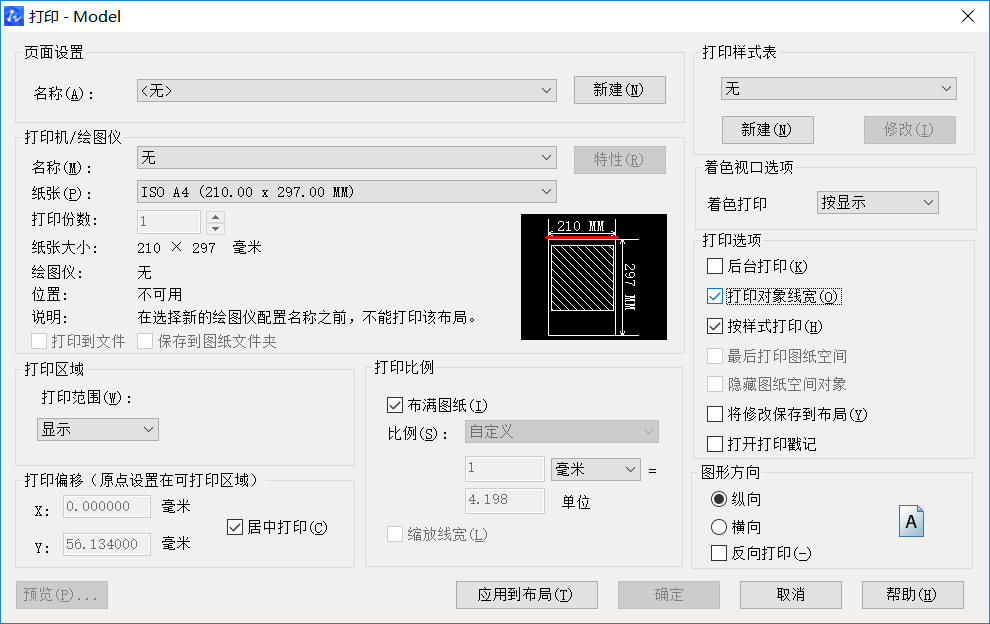

1、同時按住Ctrl+P，打開"打印"窗口?！皥D紙尺寸”選“A4”，將鼠標放到圖紙示意圖上，會浮現出說明文本。在說明文本中，如果看到“圖紙尺寸”大于“可打印區域”，即打印時存在頁邊距。這就是為什么會出現兩個圖框。

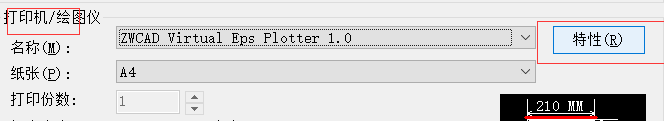

2、在“打印”窗口中，選中打印機，單擊“特性”按鈕。

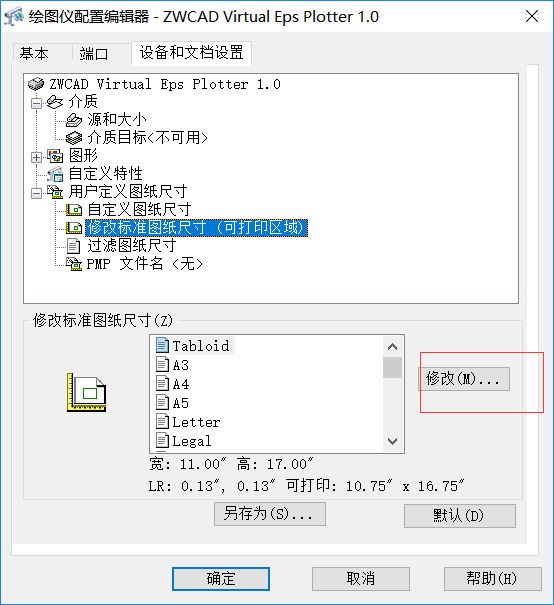

3、彈出“繪圖儀配置編輯器”窗口，依次單擊“修改標準圖紙尺寸”——“修改”。

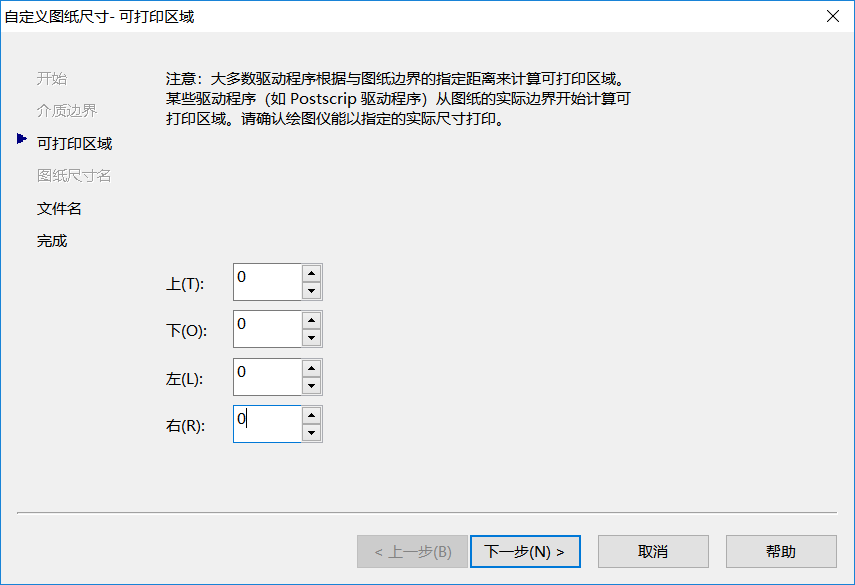

4、彈出“自定義圖紙尺寸窗口”，將“上”“下”“左”“右”的值都修改為零，接著單擊“下一步”。

5、輸入“文件名”，這里的名字可以隨意設定。輸入好后，單擊“下一步”

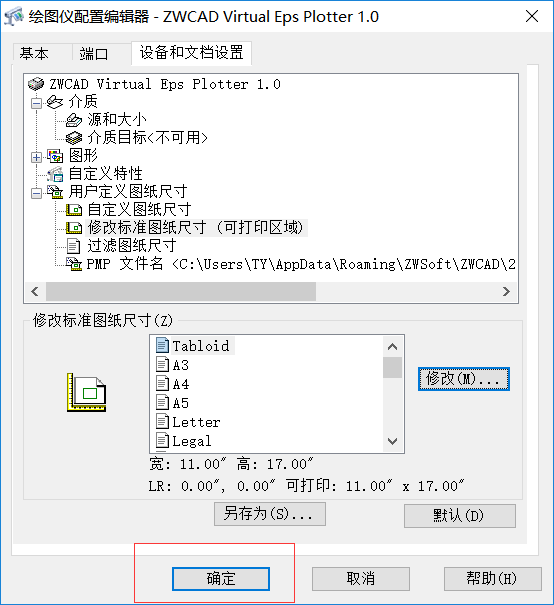

6、單擊“完成”，退回到原來的“繪圖儀配置編輯器”窗口，再單擊“確定”。

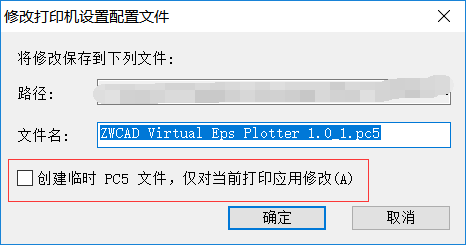

7、彈出“修改打印配置文件”，僅應用于此次打印選第一個，否則選第二個，這里我們選第二個。

8、“圖紙尺寸”選擇我們剛才設置好的“用戶定義”，單擊“確定”即可。

這樣我們可以有效解決CAD打印出現兩個圖框的情況，希望對大家有所幫助。
