我們?cè)谑褂脵C(jī)械CAD繪圖時，有時需要對圖中某些圖形的面積、周長或者重心進行計算，那么CAD如何快捷地計算面積呢，今天我們來學習兩個方法，希望對你們有所幫助，具體步驟如下：

方法1

1、利用CAD自帶的AREA命令，計算簡單形狀的面積。首先打開CAD軟件，接著打開需要計算面積的圖形。

2、輸入AREA命令，按回車鍵。

3、在圖形中任意一個交點開始，順時針或逆時針把需要計算的圖形的每個交點都點上。

4、按回車鍵后在CAD狀態欄即可看到自己需要計算圖形的面積，單位是平方毫米。

方法2

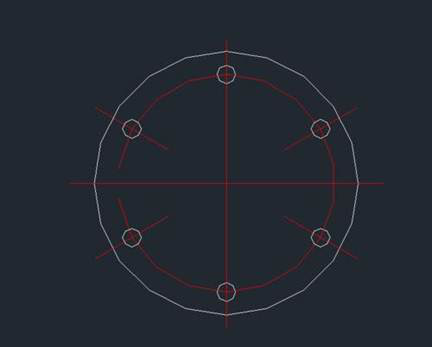

1、利用填充工具，計算復雜形狀的面積。以一個需要r孔的圓為例，計算面積。

2、在命令行輸入快捷鍵H命令(圖案填充），按回車鍵，打開圖案填充對話框，單擊“添加：拾取點”。

3、將需要計算面積的部分選取，填充下。

4、按Ctrl+1，打開特性工具欄，即可看到填充部分的面積。

以上就是關于快捷計算面積的兩種方法，大家可以根據自己的實際需要進行選擇使用。
