在使用CAD軟件的過程中,為了方便我們使用者看圖,CAD都會有視圖的多種顯示方式提供給用戶。如果用戶想要開啟雙窗口,該怎么開啟呢?如果想要關閉又是如何操作呢?下面我們來看看具體的步驟吧:
一、CAD中關閉雙窗口的方法:

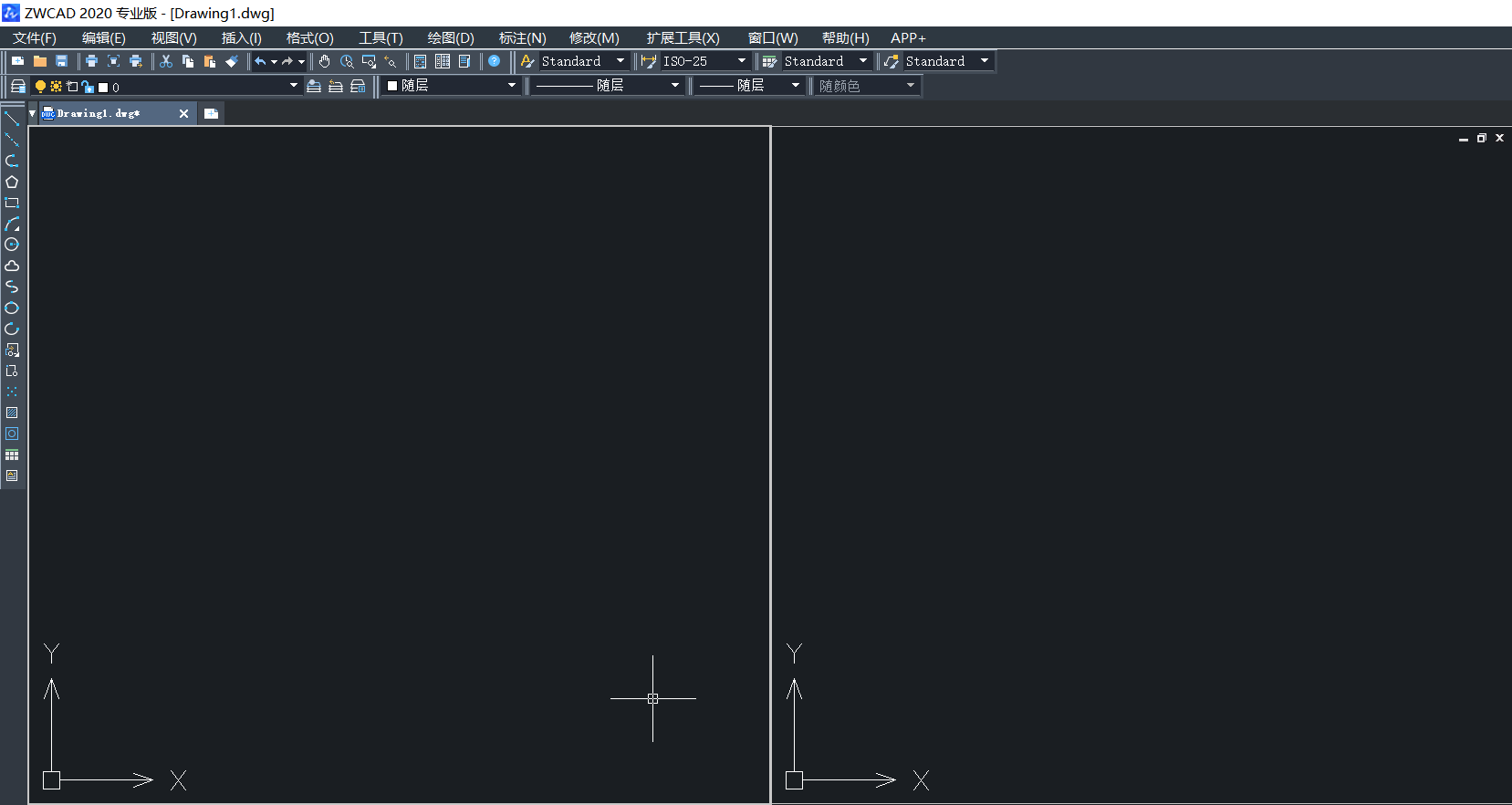

1、什么是CAD的雙窗口呢?即打開CAD軟件后,在同一個畫面上我們會看到有兩個窗口,中間有一個分界線把他們分開,如下圖所示的圖片就是顯示雙窗口的情況:

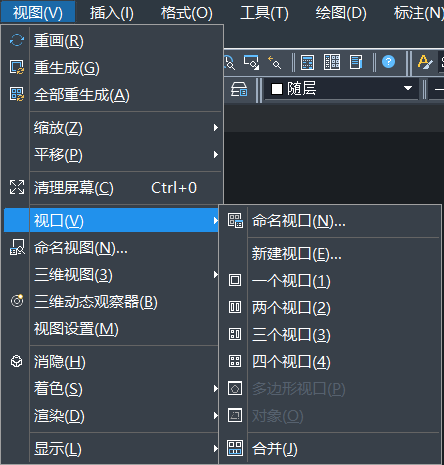

2、如果想要取消雙窗口,首先我們點擊CAD軟件左上方功能欄中的“視圖”按鍵。點擊“視圖”按鍵后接著找到“視口”工具欄。
3、選擇“視口”功能欄中的“一個視口”按鍵。

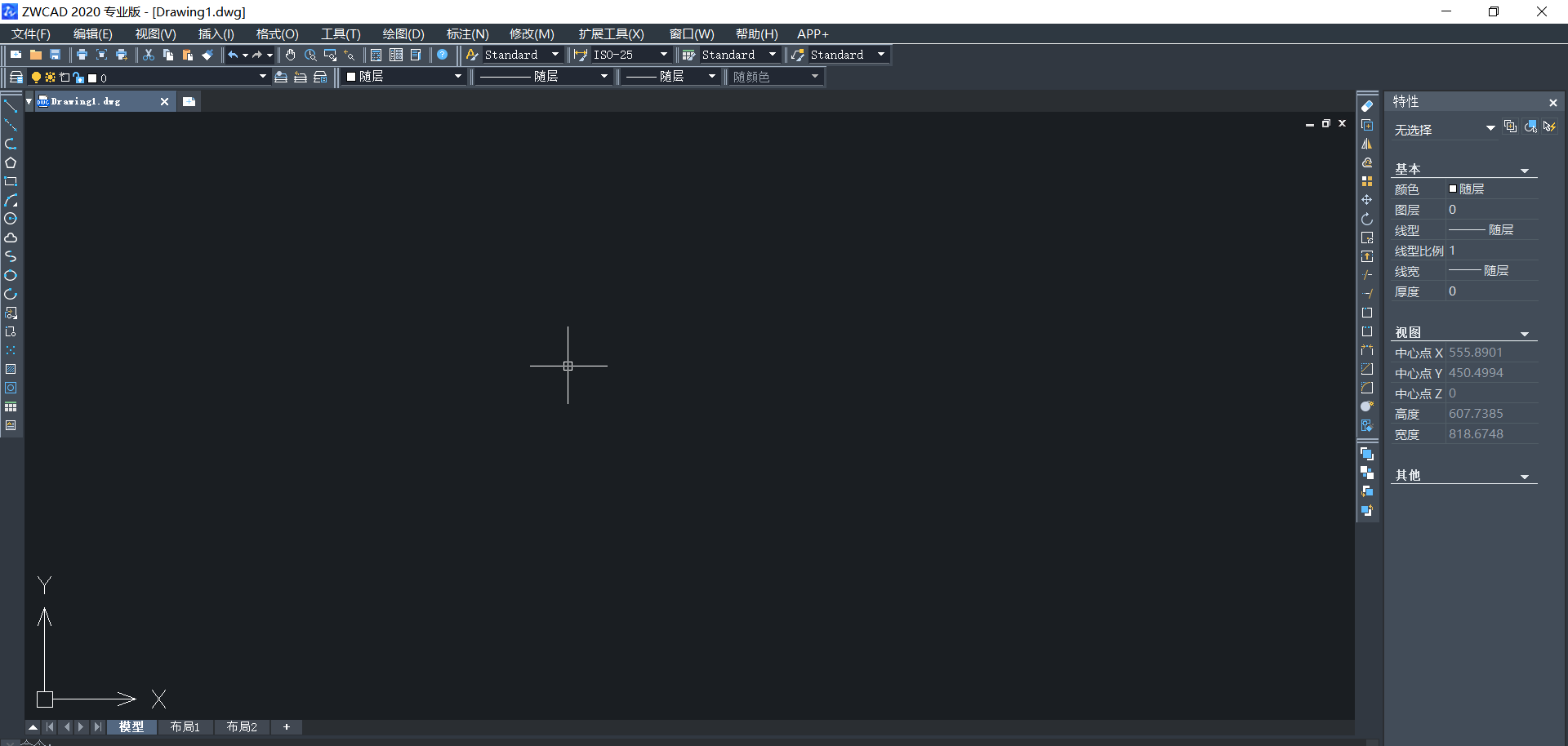

4、之后CAD頁面就只出現一個畫面了,如下圖所示,此時我們明顯感覺到整個CAD的畫面變大了很多。
二、CAD開啟雙窗口的方法:
1、同理,如果想要開啟雙窗口,同樣的點擊【視圖】→【視口】→【兩個視口】
2. 根據實際需要在命令行輸入不同指令,會得到水平或垂直不同的雙窗口,如下圖所示:

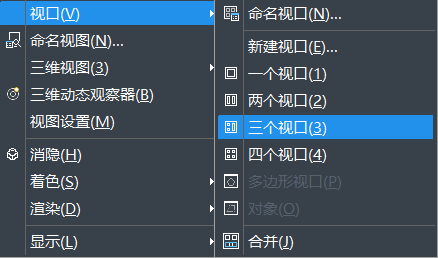

3、同理也可以根據自己的需要設置多個視口,如圖所示:
掌握這個技巧可以幫助我們靈活地使用不同的視圖狀態,讓我們更好地進行繪圖,希望對學習CAD的小伙伴有幫助。
