Shift鍵在CAD中的一些使用方法

在CAD中除了除了可以使用快捷鍵完成相對命令的操作以外，CAD中也有許多組合鍵命令。例如常用的“ctrl+SHIFT+s” SHIFT鍵除了可以跟其他鍵一起定義成組合鍵以外，還有很多的用途，下面給大家介紹幾個比較常用的功能

一、畫圖時臨時切換成正交狀態

我們在做設計的時候哦，有些地方需要使用到正交，但是頻繁的使用F8進行切換的時候效率會比較慢，如果我們在不打開正交繪圖的時候，按住SHIFT鍵就可以臨時切換成正交狀態，如果只是其中一兩段要繪制成水平豎直狀態，這個方法要比開啟正交的操作，要方便很多

二、使用shift做多點拉伸

多夾點拉伸的方法離不開Shift鍵。我們可以選中夾點后進行拉伸、旋轉、等操作，在選夾點的時候按住SHIFT鍵，就可以一次選擇多個夾點，然后對多個圖形同時進行操作。

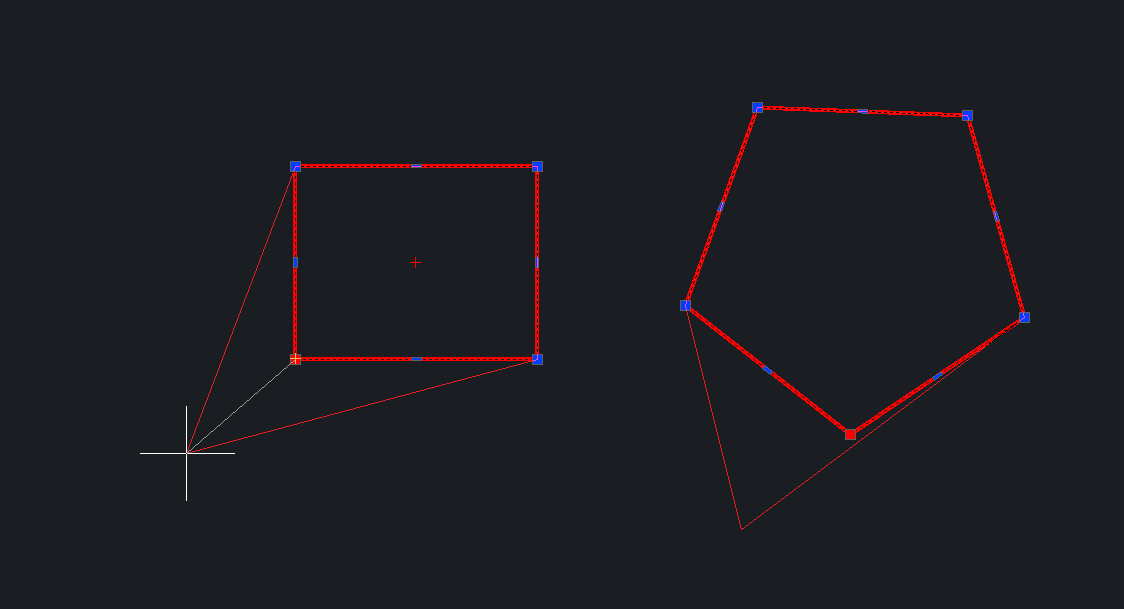

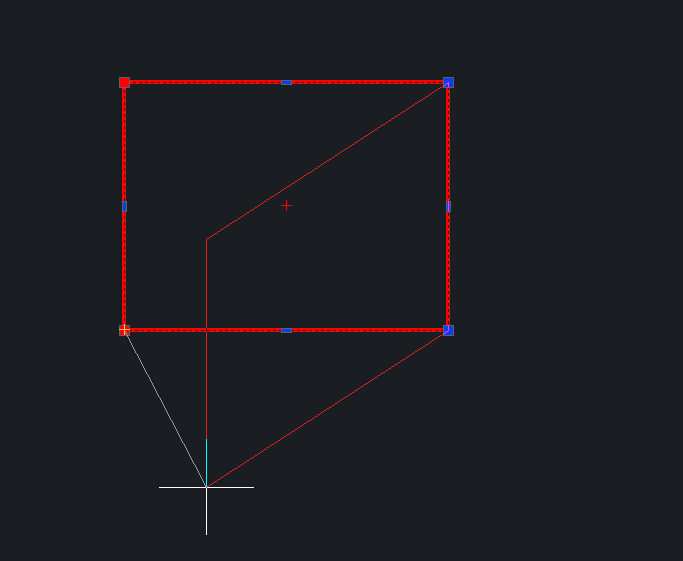

多夾點拉伸的方法離不開Shift鍵，在CAD中繪制一個矩形使用鼠標選擇該矩形，在默認設置的情況下，矩形的四個夾點就在屏幕上以藍色方塊顯示，使用Shift鍵加鼠標點擊的方法依次點擊我們想要拉伸的兩個夾點，被激活的夾點在屏幕上以紅色方塊顯示，用鼠標點擊其中一個夾點并拖動鼠標拉伸

三、使用shift將圖形添加到選擇集

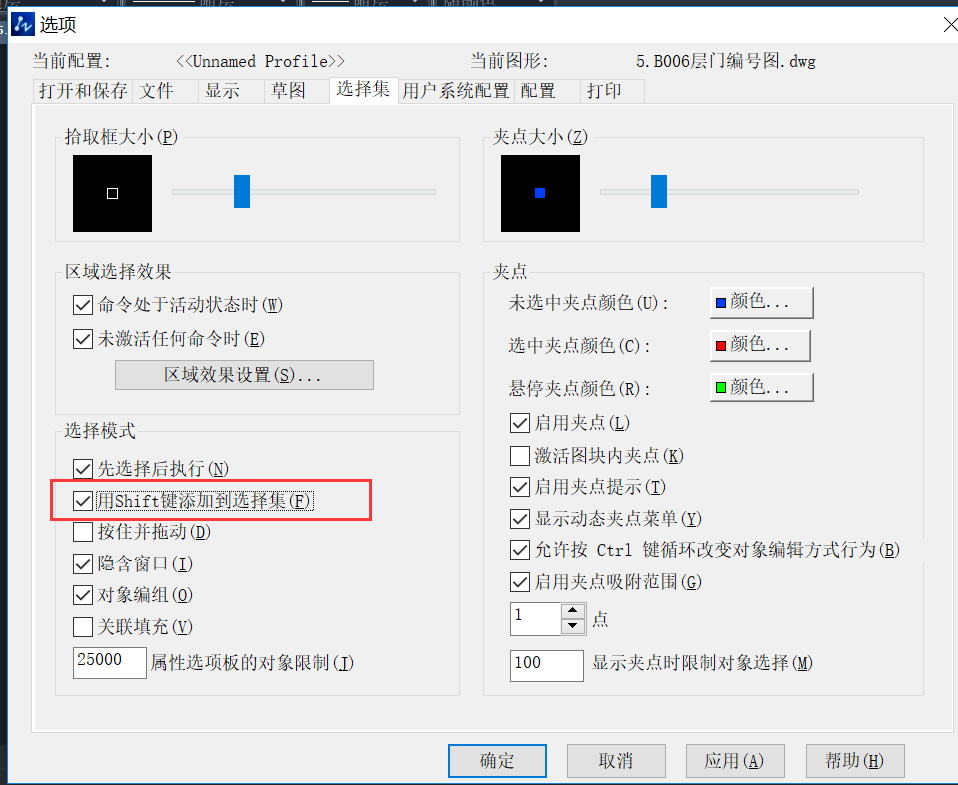

有時我們會發現CAD無法進行累加的選擇，這有可能是我們關閉了這個PICKADD系統變量，那么在在這種狀態下如何進行累加的選擇呢？我們可以通過，選項對話框中勾選“按住SHIFIT鍵添加到選擇時，要想將新選擇的對象添加到選擇集中，就需要按住SHIFT鍵后選擇新對象。當然默認狀態下累加選擇是打開的，我們無需按住SHIFT鍵。

四、SHIFT+鼠標右鍵，打開對象捕捉快捷菜單

繪圖時我們通常會打開幾種常用的捕捉方式，在需要臨時增加其他捕捉方式時，我們可以輸入捕捉方式的英文簡寫，也可以按住SHIFT+鼠標右鍵，在彈出的菜單中選擇。

五、SHIFT加鼠標中鍵拖動

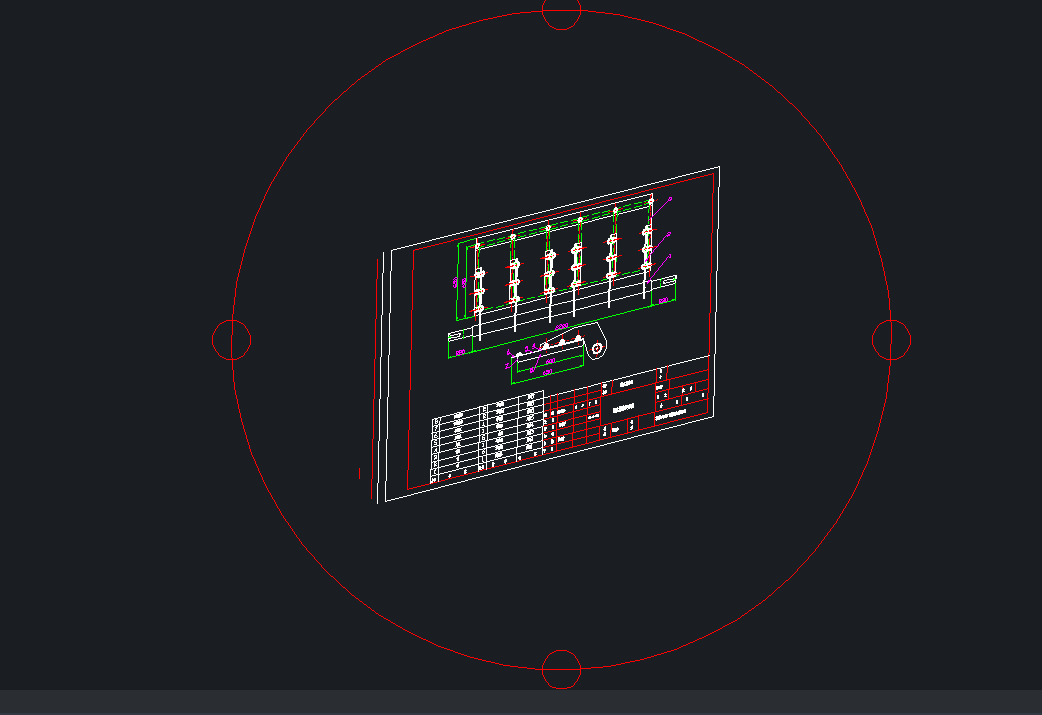

按住鼠標中鍵拖動時，默認是視圖平移的操作，如果按住鼠標中鍵拖動時按住SHIFT鍵，就會變成三維環繞，松開SHIFT鍵就會馬上恢復成平移，在觀察三維圖形的時候，也比較方便。

六、切換修剪和延伸

修剪或延伸圖形時，可以按住SHIFT間切換這兩個命令，執行的是修剪命令，按住SHIFT鍵就可以臨時切換成延伸，

以上介紹了幾種常用的shift在CAD中的使用方法，希望這些小技巧，能在日常使用CAD設計的過程中起到幫助。
