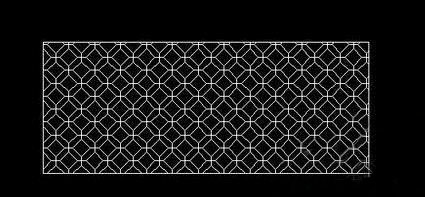

CAD軟件是一款專業的繪圖軟件,在使用CAD軟件過程中,我們經常需要根據實際要求繪制圖形,現在有一個CAD圖形,希望其寬度不變,高度方向進行縮放,即不等比例縮放,該如何操作呢?詳細步驟如下:

CAD圖形進行不等比例縮放的步驟

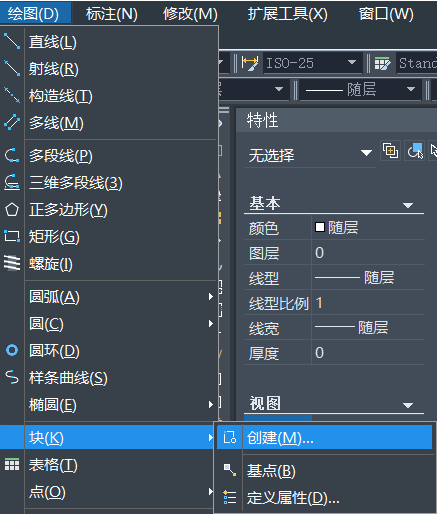

1、首先打開CAD軟件,點擊上方菜單欄【繪圖】——【塊】或者在命令行輸入快捷鍵b,將這個圖案自定義成塊。

CAD圖形進行不等比例縮放的步驟

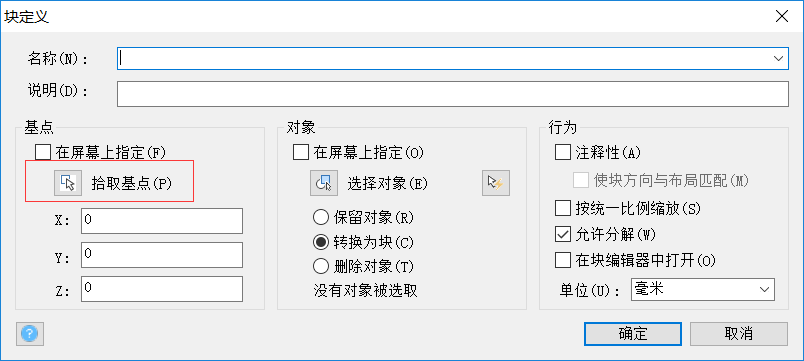

2、自定義塊時,需要先選中圖案的基點,便于作圖方便。如果不選,默認是坐標原點,如下圖所示:

CAD圖形進行不等比例縮放的步驟



3、給圖案一個名稱,然后點擊確定。

4、雙擊一下剛才命名的圖案,發現這個圖案已經成塊了

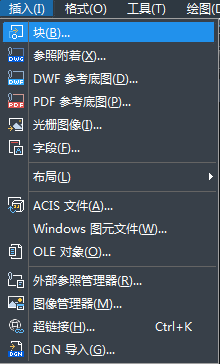

5、接著點擊【插入】→【塊】,如圖所示:

CAD圖形進行不等比例縮放的步驟

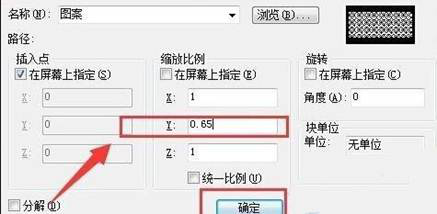

6、彈出如圖所示對話框,找到縮放比例。想要縮放的是Y軸,將Y軸的比例調小即可,設置好比例后,點擊確定。

CAD圖形進行不等比例縮放的步驟



7、如圖所示對比效果,可以看到Y(jié)軸的比例成功縮小。

CAD圖形進行不等比例縮放的步驟



關于CAD圖形如何進行不等比例縮放的步驟介紹到這里,大家可以在CAD軟件上實際操作一下,希望對大家有幫助。
