在使用CAD軟件繪圖時,我們會經常需要畫一些30度、45度、90度等常用的角度,但如何需要繪制13度、27度等特殊角度的夾角呢,現在來學習一下吧,詳細步驟如下:

1、首先打開CAD軟件,在命令行輸入DS命令快捷鍵,進入對象捕捉,點擊出現的幾行數字,這些數字是用于捕捉具體角度的。例如我們選擇30,60,90這行,然后點擊直線,畫直線的過程中,角度隨鼠標移動而變動,但是在變動到30度的時候,我們發現有一條綠色的虛線出現了,再移動到60度,90度,都有綠色虛線出現。

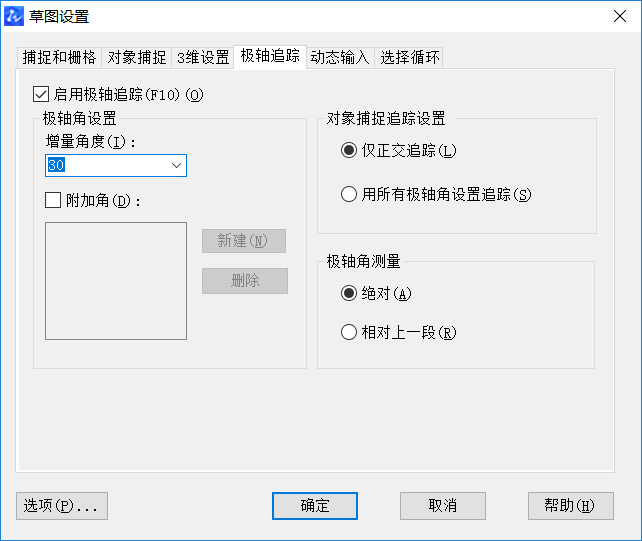

2、可以看出來,出現綠色虛線的時候,其角度都是30的倍數,我們打開極軸追蹤的“正在追蹤設置”,找到增量角,發現這里的數字是30,也就是說按照30的增量遞增,30,60,90,120,150......都可以成功被捕捉到。

CAD怎樣繪制特殊角度夾角

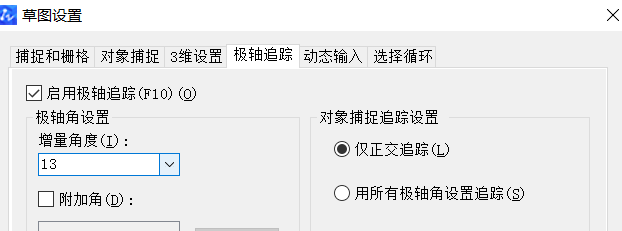

3、所以如果是常用的角度,類可以在極軸捕捉里面選擇一行數進行捕捉。但是如果是不常用的,例如13度這樣的數字怎么辦呢?回到剛剛增量角那里,我們將增量角的數字改成13,再回到主界面進行直線繪制。

CAD怎樣繪制特殊角度夾角

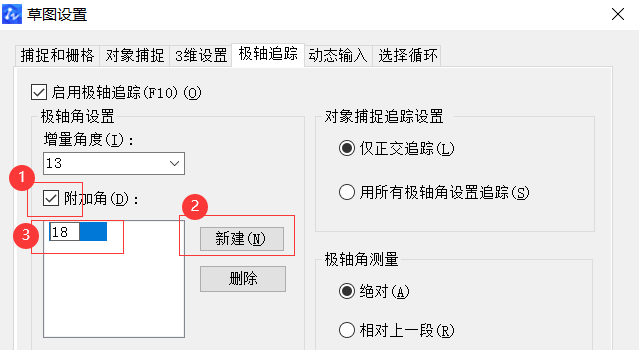

4、這樣設置雖然很精確捕捉到了13度,但是依然是遞增的,就是下一個被捕捉的是26度,假如在繪制時想捕捉一個18度的,這里就無法捕捉到。解決方法是利用附加角。在增量角下面有一個附加角選項,勾選一下,然后點擊新建,輸入18.回到界面,使用直線工具。

CAD怎樣繪制特殊角度夾角



5、再次繪制時會發現,在13度的時候出現了捕捉的綠色虛線,在18度時也會出現綠色虛線,但是18的倍數時卻不會出現,可見這樣的設定是針對一個具體數字的。

以上是關于CAD怎樣繪制特殊角度夾角的方法,希望對正在學習CAD的小伙伴有幫助。
