CAD中如何進行公差標注

在使用CAD軟件的過程中，我們可能會遇到需要標注公差的時候，我們整理了公差標注的方法，一起來看看吧：

1.調取模板

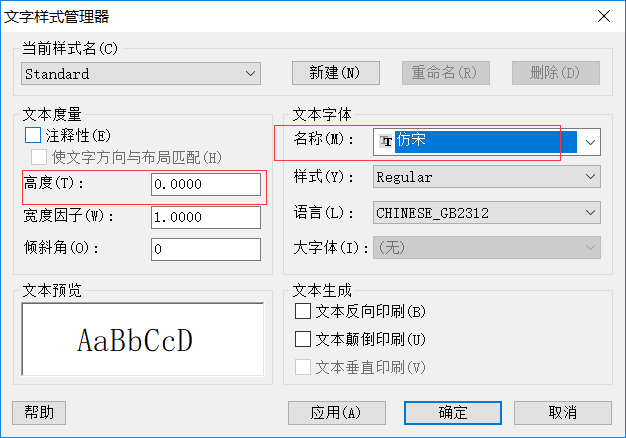

我們選取了模板后，選擇0圖層。點擊菜單欄中的【格式】--【文字樣式】--【選擇仿宋】--【字體高度：0】，最后確定。

2.畫輔助線條，如下圖所示：

3.定義塊屬性

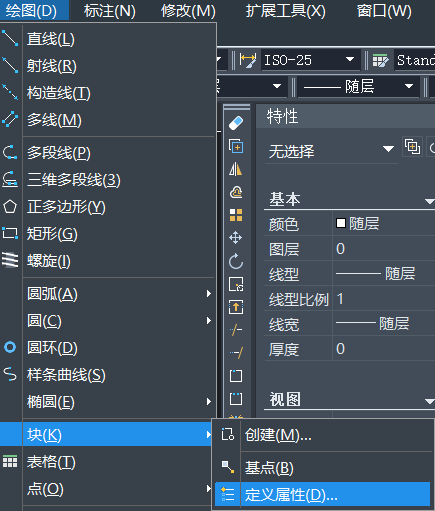

選擇【繪圖】--【塊】--【定義屬性】

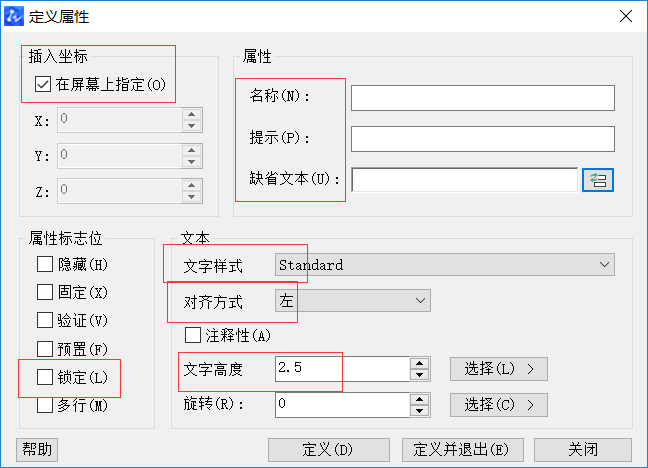

1）填寫對話框。①名稱：下偏差，提示：請輸入下偏差，值：-0.005。②對齊方式：默認左，文字樣式：仿宋，文字高度：2.5。③模式。勾選：鎖定位置。④插入點。勾選：在屏幕上指定。⑤點擊確定，將拾取點插入實際位置。

（2）重復定義屬性。①名稱：上偏差，提示：請輸入上偏差，值：+0.005。②對齊方式：默認左，文字樣式：仿宋，文字高度：2.5。③點擊拾取點。

4、創建塊

（1）刪除輔助線條。

（2）點擊繪圖→塊→創建→彈出塊定義對話框。

（3）輸入名稱：極限偏差。

（4）點擊拾取點：在(上偏差下偏差)左下位置點擊左鍵。

（5）選擇對象：框選(上偏差下偏差)→右鍵確定。

（6）勾選：轉換為塊。出現(+0.005-0.005)。

（7）點擊確定→編輯屬性對話框→確定。

5、寫入塊

在命令行輸入WBLOCK。出現寫塊對話框。

（1）源：點選塊，在下拉菜單中選擇極限偏差。

（2）目標：文件名和保存路徑。

（3）確定。

6、用插入塊命令輸入極限

偏差調取新模板，點擊插入塊命令，按提示操作。比如我們要輸入φ50+0.035-0.018時，點擊插入塊命令，出現插入“塊”對話框。點擊瀏覽，找到剛才制作的“極限偏差”，選中，打開并確定。即返回圖面，在50右下角點擊左鍵，即插入位置。

在下部命令欄出現“ 請輸入上偏差《+0.005》：”，這時寫入+0.035，回車。同時在下部命令欄出現“請輸入下偏差《-0.005》：”，同樣，寫入-0.018，回車。輸入完畢。

用這種創建“塊”方法，可以輸入任何形式公差，不用反復創建塊命令。如果輸入錯誤，可以用編輯塊命令來修改。或者重新輸入一遍。

用這種可以修改的塊命令定義極限偏差，可以代替CAD自帶的公差標注方法，同時符合國標和CAD繪圖的格式要求。過程的關鍵點是第5步“寫入塊”的文件名和保存路徑，千萬不能省略。希望對大家的學習有幫助。
