CAD如何繪制虛線

CAD是一種廣泛應用于各個不同領域的功能強大的繪圖軟件。在CAD中可以進行繪制圖紙的操作，在繪制圖紙時設計師或者用戶經常會用到虛線，在使用CAD過程中虛線如何畫呢，那么今天給大家介紹一下虛線的畫法，具體方法步驟如下：

1.首先打開CAD軟件，點擊上方菜單欄【格式】——【圖層】打開圖層特性管理器，如下圖所示：

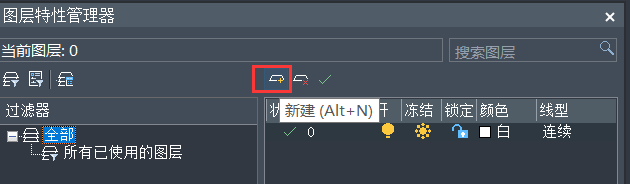

2.接著在彈出的窗口上面選擇新建圖層，如下圖所示：

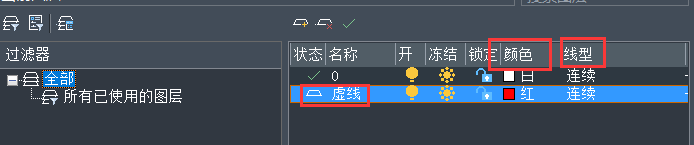

3.然后把新建圖層的名稱改為虛線，顏色設置為自己需要的顏色，接著點擊圖層的線型進行選擇，如下圖所示：

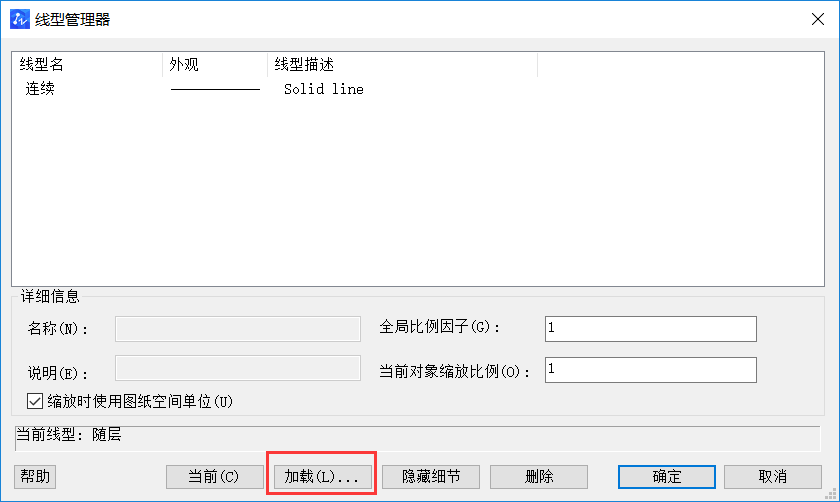

4.設置圖層線型的時候，彈出的窗口中選擇需要的虛線類別；如果沒有虛線的可以加載，把自己想要的載入，如下圖所示：

5.彈出的【添加線型】對話框中選擇想要的線型并點擊確定，如下圖所示：

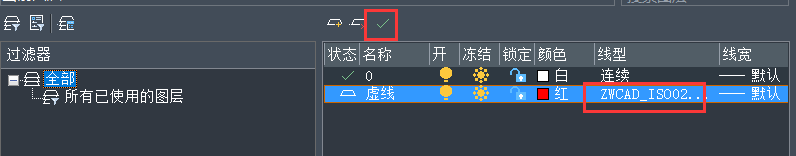

6．確定后可以看到圖層的線型，再點擊圖層，把它設置為當前的圖層

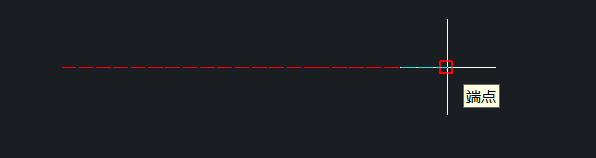

7.完成上述的設置后，直接畫線，此時畫出的線會是設置的虛線，如下圖所示：

關于在CAD中如何畫虛線的步驟分享到這里，虛線是在繪圖過程中經常用到的線型，這個技巧比較實用，大家可以參考練習一下。
