CAD利用標注的關聯性進行編輯

在CAD中,默認標注尺寸與標注對象之間具有關聯性,也就是說,如果修改了標注對象,標注會自動更新所以,利用關聯性修改標注的方法是:直接修改被標注的對象。接下來讓我們一起看一下具體操作吧!

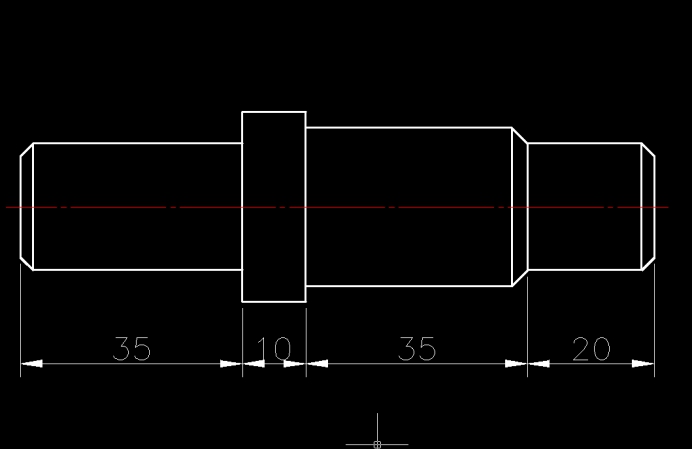

1. 對下圖中左邊長為35的一段軸的標注進行編輯,將它的長度更改為40,則只需要使用拉伸命令,將這段軸的實際尺寸更改為40,那么標注就會自動更新為40。

CAD利用標注的關聯性進行編輯

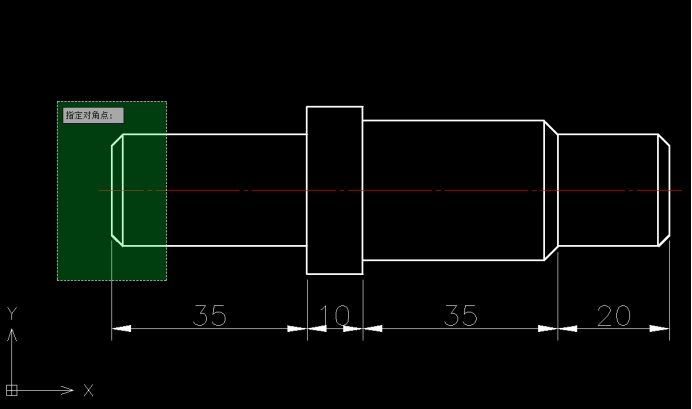

2. 依次點擊【修改】——【拉伸】按鈕,激活拉伸命令,根據命令行的提示,用交叉窗口從右到左選取要拉伸的圖形對象,接著按回車鍵結束選擇。

CAD利用標注的關聯性進行編輯

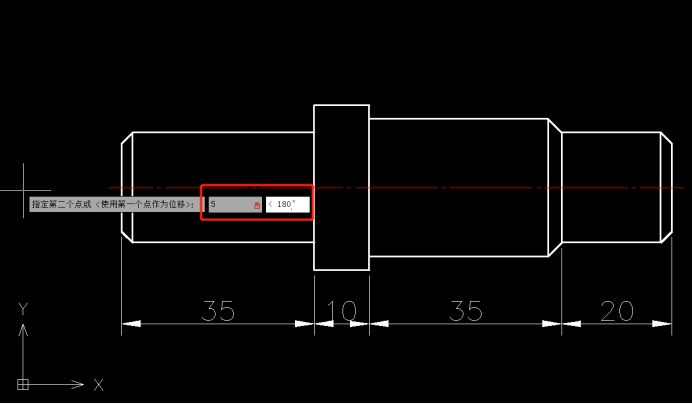

3. 拾取任意點作為基點,接著根據命令行提示,在確保向左捕捉到180°極軸角的情況下輸入偏移量5,接著按回車鍵確定,如下圖所示。

CAD利用標注的關聯性進行編輯

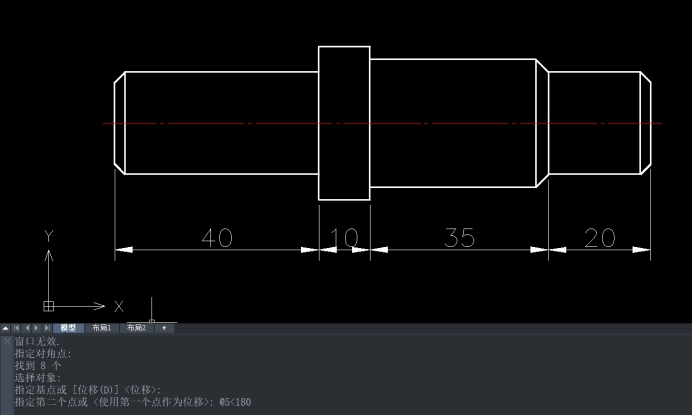

4. 完成拉伸后,我們可以發現圖形拉長了,標注也更新了,如下圖所示。

CAD利用標注的關聯性進行編輯



以上就是在CAD中利用標注的關聯性進行編輯的一個操作演示,希望對大家有所幫助!
