CAD如何使用快速標注創建一個并列標注

在CAD中,快速標注命令可以用來快速創建或編輯一系列標注。當需要?jiǎng)?chuàng)建一系列基線、連續或并列標注,或者為一系列圓或圓弧創建標注時,快速標注命令特別有用。接下來我們一起來看一下怎樣用快速標注創建一個并列標注吧!

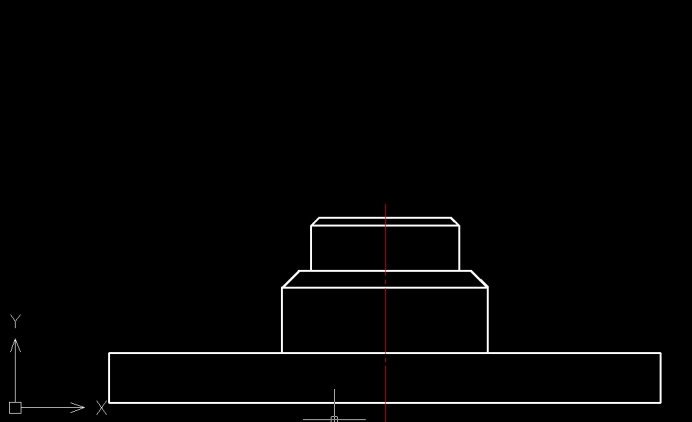

1. 如下圖所示是一個泵蓋圖形,我們要使用快速標注命令為這個泵蓋創建一個并列標注的直徑標注。因?yàn)橐獎?chuàng)建的是直徑標注,而拾取的標注對象全部是線性對象,因此需要給全部標注增加一個直徑符號的前綴,添加方法請看接下來的步驟。

CAD如何使用快速標注創建一個并列標注

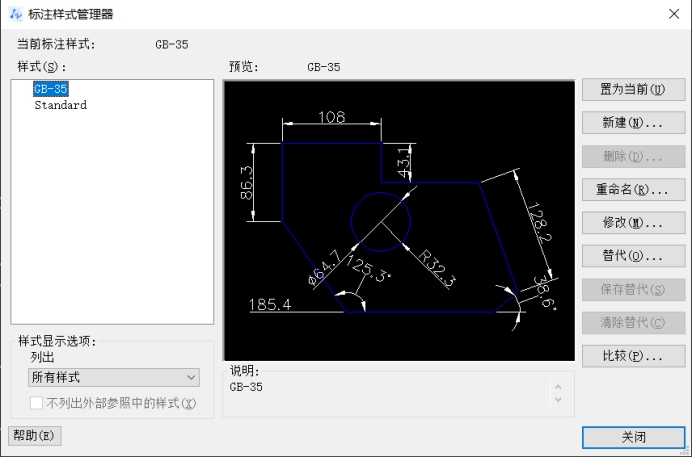

2. 依次點擊CAD編輯器上方的【標注】——【標注樣式】按鈕,彈出【標注樣式管理器】對話框,如下圖所示。

CAD如何使用快速標注創建一個并列標注

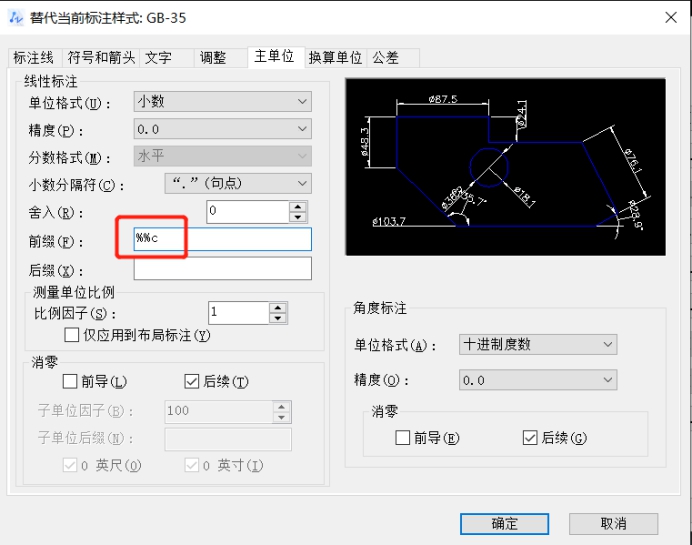

3. 確保在“樣式”列表框中選中“GB-35”,點擊【替代】按鈕,彈出【替代當前標注樣式:GB-35】對話框,選擇其中的“主單位”選項卡,在“線性標注”中的“前綴”文本框中輸入直徑符號“Ф”,我們輸入“%%c”即可。

CAD如何使用快速標注創建一個并列標注



4. 點擊【確定】按鈕,回到【標注樣式管理器】對話框,再點擊【關閉】按鈕,回到繪圖界面,這樣就完成了對直徑符號的添加。當前標注替代樣式的線性標注將臨時加上直徑符號,再重新選擇這個“GB-35”樣式時,將恢復為沒有前綴。

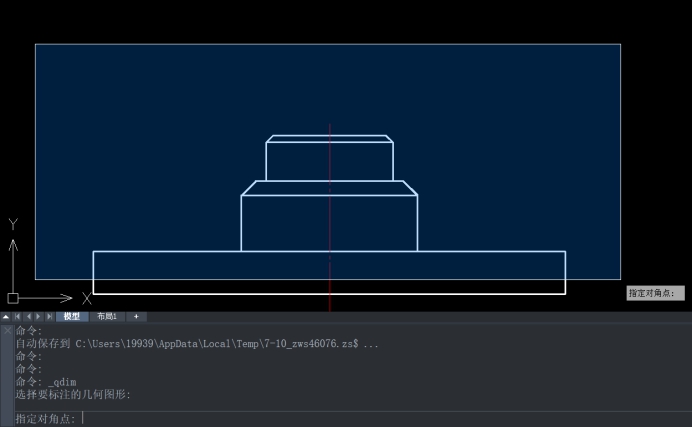

5. 依次點擊【標注】——【快速標注】按鈕,使用窗口選擇方式選中泵蓋上部的全部圖形,如下圖所示。

CAD如何使用快速標注創建一個并列標注

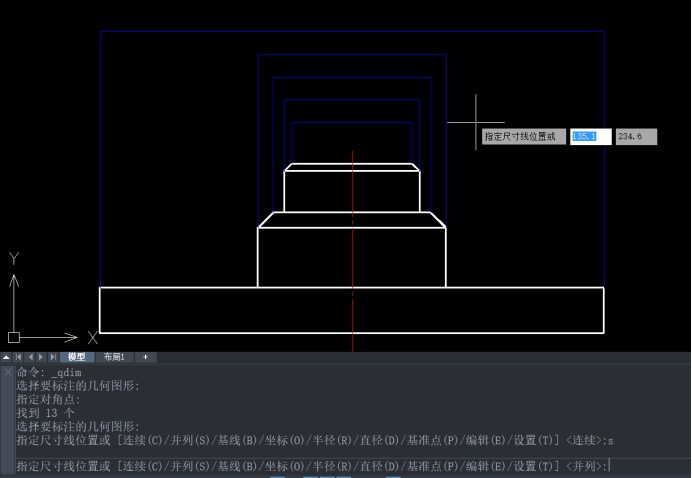

6. 根據命令行提示“選擇要標注的幾何圖形”時,直接按回車鍵結束選擇,下一步會顯示當前標注形式為“連續”,我們要在命令行中輸入“S”命令調整為并列標注,然后向上拉出標注尺寸線,自定義合適的尺寸線位置。

CAD如何使用快速標注創建一個并列標注

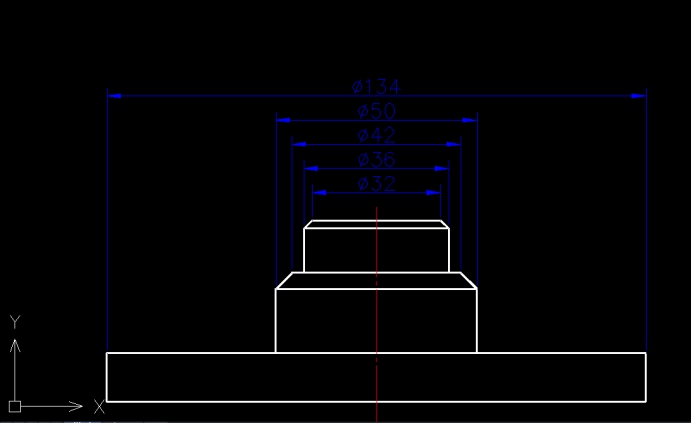

7. 完成后的快速并列標注效果如下圖所示。

CAD如何使用快速標注創建一個并列標注



以上就是用快速標注創建一個并列標注的例子,快速標注可以應用于基線、連續、并列、坐標、半徑、直徑等標注形式,但是有時候快速標注的結果不能完全達到我們的要求,這時就需要進行局部的調整。
