法蘭盤屬于回轉體零件，是一類重要的零件，主要起到聯接作用。本文將向大家介紹如何使用三維CAD/CAM軟件中望3D，快速地創建出法蘭盤零件的模型，在這個操作過程中，初學者很好地掌握到利用中望3D的拉伸、圓周陣列、添加加強筋、倒圓角等特征操作構建三維實體模型的方法。

首先，我們先對法蘭盤模型進行分析。如下圖所示，作為本教程實例的法蘭盤零件，其主體是兩個同軸的圓柱體組合體，表面均勻分布12 個等徑的圓孔和加強筋，其中，部分輪廓線為圓角過渡。

  那么我們該怎么來完成整個建模過程呢？基于中望3D，筆者把建模的思路總結如下：在該零件建模時，可以先利用拉伸凸臺特征來構建兩個圓柱體組合體。由于法蘭表面的圓孔和加強筋是圍繞零件中心軸均勻分布的，因此只要建立一個圓孔和加強筋，再利用圓周陣列特征復制出其他的孔和加強筋即可，而不必一個個地分別構建。最后，再生成圓角過渡，就可以完成整個建模了。

下面我們將其具體的建模步驟分解如下：

第一步：構建圓柱組合體

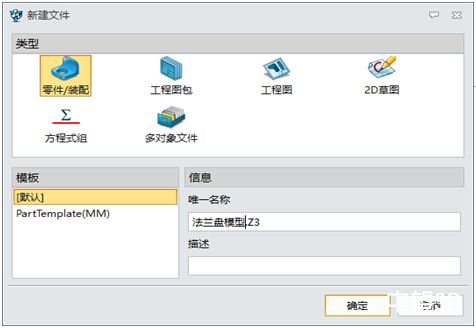

（1）新建零件。

（2）選擇xy平面插入草圖，開始繪制草圖（標記為草圖1）。

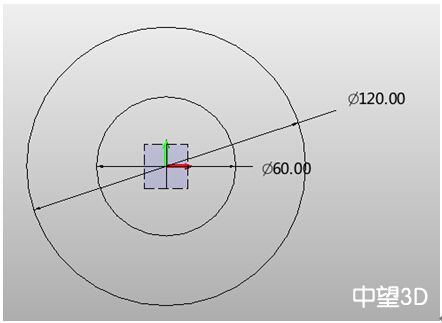

（3）單擊“圓”，繪制以原點為圓心，半徑分別為120mm和60mm的兩個圓。如圖2所示。

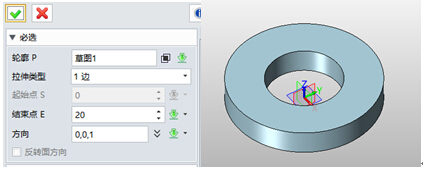

  （4）點擊“拉伸”功能，進行參數設置（圖3），得到圓柱1，如圖4所示。

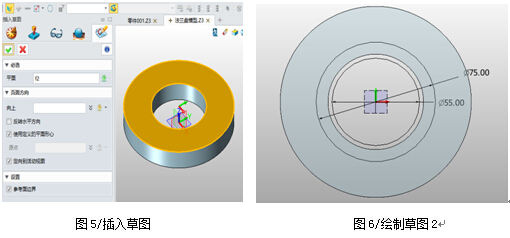

  （5）點擊“插入草圖”選項，并平面選擇圓柱體上的外端剖面，獲取草圖2，如圖5、6所示。

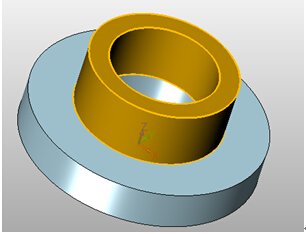

 （6）在草圖2的基礎上，繪制一個以坐標原點為圓心，直徑分別為75mm和55mm的圓，然后點擊“拉伸”，得到圓柱2。

    第二步：生成均布圓孔

（1）點擊“插入草圖”，獲得草圖3，平面選擇圓柱1上端平面。

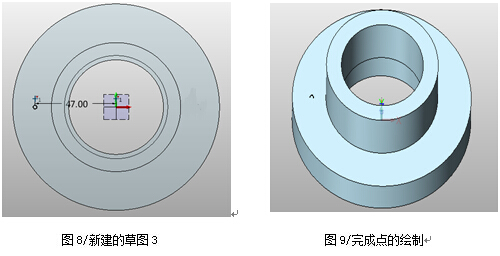

（2）繪制一個距離圓柱體軸心為47mm的點，如圖8、9所示。

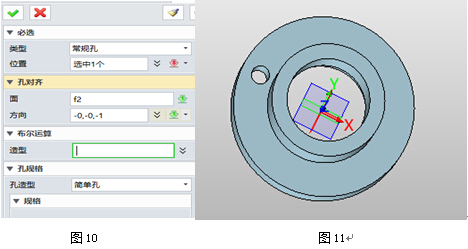

（3）點擊“孔”選項，根據本案例中零件構造情況，選擇點所在的位置，按照?qǐng)D10，設置相關參數，繪制一個直徑為12mm的孔，效果如圖11。

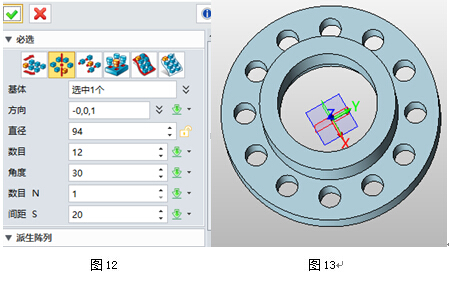

  （4）點擊“陣列”選項，選擇圓型整列，相關參數設置可參考圖12，設置完畢后，將得到圖13的結果。

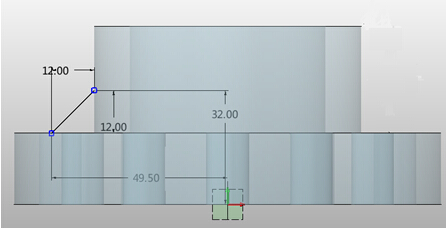

  （5）點擊“插入草圖”，以xz平面繪制草圖4，如圖14所示。

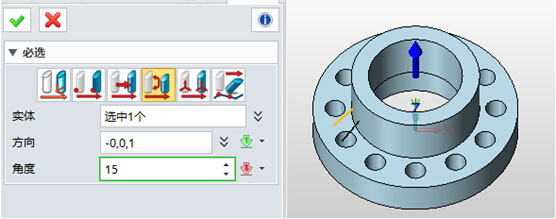

  （6）點擊“移動”選項，選擇草圖4中繪制的線，繞方向旋轉。方向?yàn)閦軸方向，角度為15度。如圖15所示。

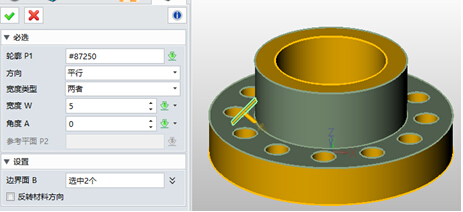

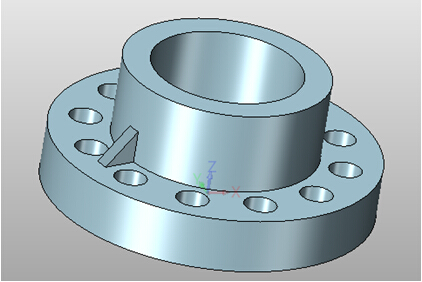

  （7）點擊“筋”選項，相關參數設置參考圖16，筋的厚度為5mm,設置完成后將得出圖17的效果。

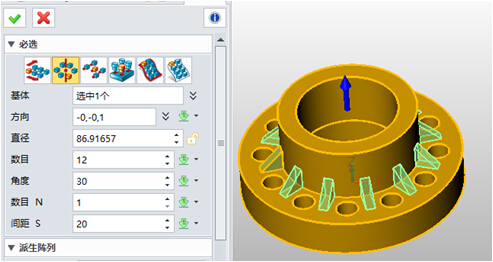

  （8）點擊“陣列”，相關參數設置參考如圖18所示，該步驟與上面對孔進行陣列操作是類似的。

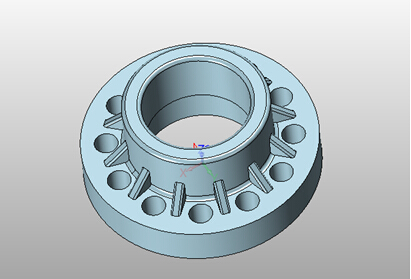

  （9）點擊“圓角”，為法蘭盤生成圓角特征，圓柱的邊圓角為2mm，筋的邊圓角為1mm，如圖19所示。

  經過上述兩大步驟的操作，即可完成法蘭盤零件的建模。

通過本次建模的操作，相信大家能更好地掌握到如何運用中望3D的拉伸、圓周陣列、添加加強筋、倒圓角等特征操作，進行三維實體模型構建的方法。
