拉伸是所有三維CAD建模軟件最通用最基本的工具之一,一些簡單零部件的建模通過拉伸的命令就能夠滿足設計要求。但是同樣的一個拉伸命令,由于不同的三維CAD設計者使用習慣或者設計經驗的差異,設計結果往往會有所不同。

相信大部分CAD設計人員會遇到這樣一個問題:拉伸特征如何與之前的實體進行無縫對接?針對這個問題,我們結合圖例說明下,也就是拉伸后,如何消除掉下圖圖示中紅色箭頭位置的實體,只保留上半部分?那么這就得好好說一說“拉伸到曲面”這個命令了。

圖/ 三維CAD/CAM中拉伸特征與實體無縫對接的圖示



拉伸到曲面是集造型和建模于一體,且比較高效和實用的命令,只要操作得當,能達到事半功倍的效果,尤其是當設計進行到一半的時候,曲面之間的聯系越來越復雜,如果新建一個拉伸特征,能夠和外觀的G3曲面進行無縫對接,這樣的效果,對于設計者來說是非常棒的。

那么三維CAD設計軟件中的拉伸命令,一般是如何實現設計效果的呢?

目前,一些常見的三維CAD設計軟件的拉伸命令基本都大同小異,只局限于拉伸特征的實現,至于拉伸特征的后處理卻沒辦法一步到位,操作起來比較繁瑣。這對于初學者或者設計經驗不足的工程師來說,會容易導致遺漏很多特征的細節設計,從而使用于開模的圖檔出現一些致命的錯誤,釀成無法估量的損失。比如RIB的拔模,這看上去似乎只是個小問題,但是一旦遺漏,就可能導致模具產品無法出模。

中望3D與其他三維CAD設計軟件不同,在2015版中,對拉伸命令進行了很大的改進和突破:即把拉伸到面的命令進行整合,只保留一個功能鍵,去除不必要的子菜單,并且將拉伸后的設計處理集成在一起,便于設計者實時進行調整,一步到位,既能對設計者起到提醒的作用,又簡化了模型樹,有效地提高了設計者的工作效率。

下面為大家介紹下中望3D的拉伸界面的情況。

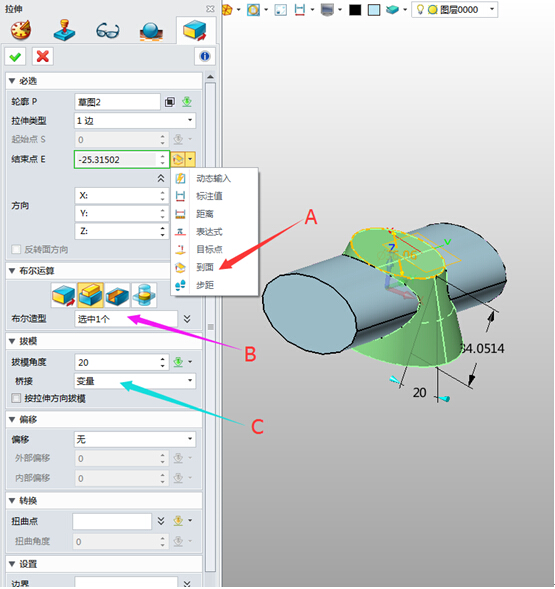

如下圖所示,箭頭所示位置是設計工作中常用的一些命令,其中標識A、B、C以及其他相關命令說明如下:

圖/ 中望3D的拉伸界面



標識A:右側的下拉子菜單是實現拉伸到下一個目標的命令,其中“到面”可以實現拉伸到曲面的效果,與其他三維CAD設計軟件不同的是,其他設計軟件,需要再另外進行其他操作,而中望3D則只要指定目標面即可達到同樣的設計效果。

標識B:這里可以將當前的拉伸特征進行加、減、交等“布爾運算”,也可在做某些拉伸特征時,根據需要選擇部分已有特征進行“布爾運算”。

標識C:對當前的拉伸特征進行“拔模”設計,可通過“變量”進行設置,也可以用鼠標進行拖動。

方向”命令欄還可以對當前的拉伸特征進行繞X/Y/Z軸旋轉。

偏移”命令欄,在現有輪廓的基礎上,產生一定厚度偏移進行拉伸形成實體,內部的子菜單可根據設計的需要進行選擇。

綜上所述,中望3D的拉伸命令集拔模、扭曲、偏移等功能于一體,突破了目前市面上一些常見三維CAD設計軟件命令單一的現狀,工程師通過對拉伸命令的靈活運用,可令產品設計達到意想不到的效果。
