在瓶子設計的上篇教程中,我們已經學會了如何用中望3D進行瓶身的建模設計,那么本文將繼續延續上篇的內容,向大家介紹下如何用中望3D,完成整個瓶子的設計工作。
如下圖所示,這就是上篇中我們所獲得的瓶身效果。

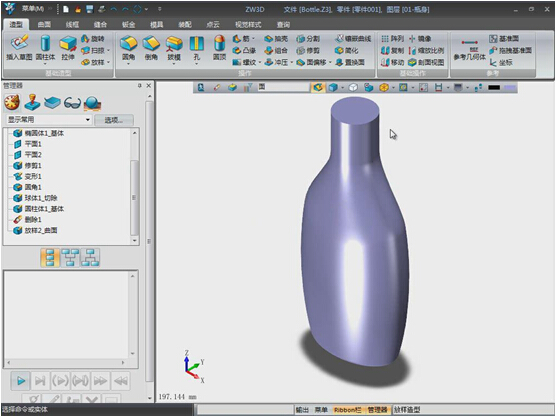

圖1 瓶身的效果圖
那么接下來我們將繼續后續的細節設計工作:
第一步:斑馬線檢測
使用“分型面”進行斑馬線的曲面檢查。

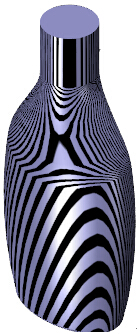

圖2 斑馬線曲面檢查的效果圖
第二步:抽殼
抽殼厚度為“-1mm”。
圖3 抽殼效果圖
第三步:瓶口倒圓角
倒圓0.2mm

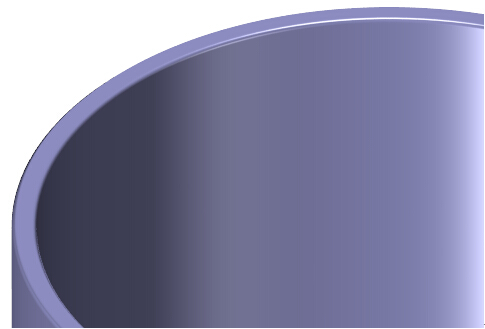

圖4 倒圓角效果圖
第四步:螺牙草圖
以工作平面“XZ”為基準面創建螺牙草圖,具體尺寸如下圖:
圖5 螺牙草圖
第五步:瓶口螺紋
瓶口的螺紋在這個設計里是一個難點,尤其是螺紋的收尾,使用中望3D,可以一個命令全部完成這些設計操作。
使用螺牙草圖創建瓶口螺紋。
匝數:4
距離:-5
半徑:10mm

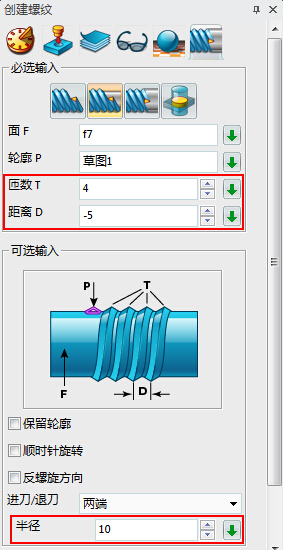

圖6 創建螺紋的設置界面

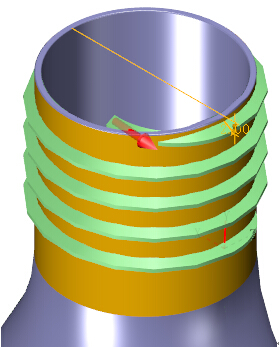

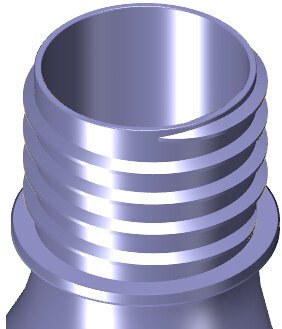

圖7 螺紋創建效果
第六步:肩部草圖
以工作平面“XZ”為基準面創建肩部草圖,具體尺寸如下圖。

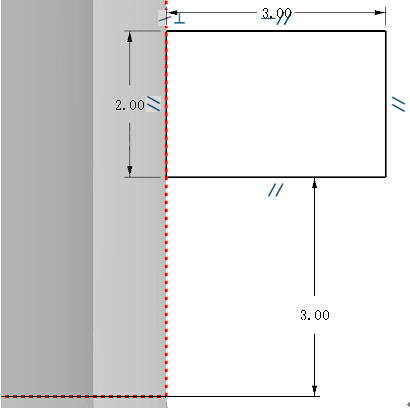

圖8 創建肩部草圖
第七步:肩部旋轉
使用肩部草圖創建肩。
圖9 肩的創建效果
第八步:肩部倒圓
倒角0.2mm

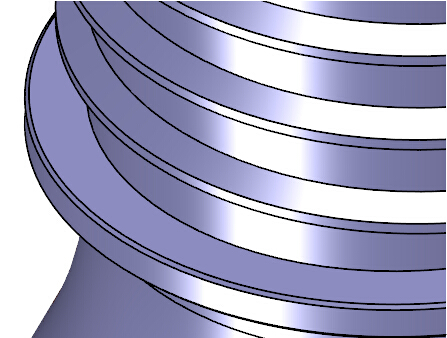

圖10 肩部倒圓效果
第九步:材質貼圖
使用“鉻”命令,選擇文件夾下的JEPG圖片“display1”。

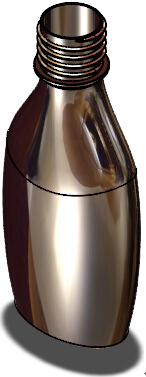

圖11 根據display1貼圖后的效果
第十步:背景貼圖
啟用“背景圖片”,選擇文件夾內的“Ground.bmp”,“顯示方式”選擇為“延伸”。

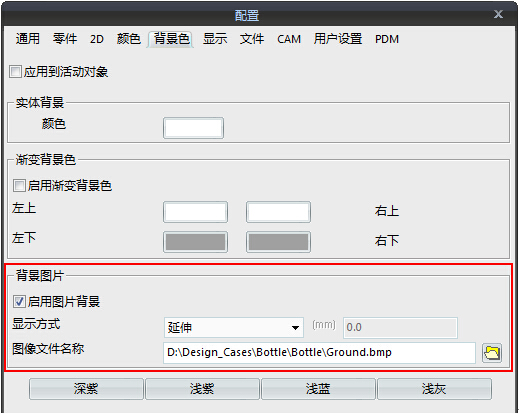

圖12 背景圖片設置界面
經過上述的各項步驟,即可獲得我們教程開始時所展示的瓶子效果了。

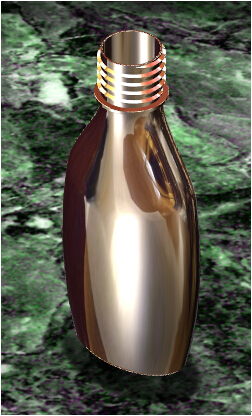

圖13 完成瓶子設計
通過這兩篇實例教程的解析,相信大家對使用中望3D進行瓶子設計,以及設計過程中涉及到的相關思路、功能點的作用等,都有新的認識,希望能對大家有所幫助。
