在日常生活中，我們會發現身邊會有花瓶、酒瓶等各種各樣的瓶子，它們形狀各異，各具特色，可能普通人不會好奇這些瓶子是怎么設計而來的，但作為產品設計師，或者三維CAD軟件設計愛好者，想必對這個瓶子的設計過程會很感興趣的。本次的實例教程，我們將以一個常規的瓶子作為實例，向大家介紹如何使用中望3D，來完成這個瓶子的設計。

下圖是我們本次要設計的成品最終效果圖，對于很多軟件來說，設計這個不會太容易，尤其是以實體建模為主的三維軟件，就更難快速的建模。

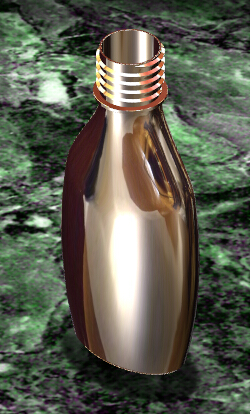

圖1 瓶子的成品最終效果圖



第一步：建立橢球體

我們第一個建模思路和其它軟件不一樣，我們先做一個橢圓的實體。

橢球體中心在“絕對零坐標”上，尺寸為：

X軸長度= 80

Y軸長度= 50

Z軸長度= 200

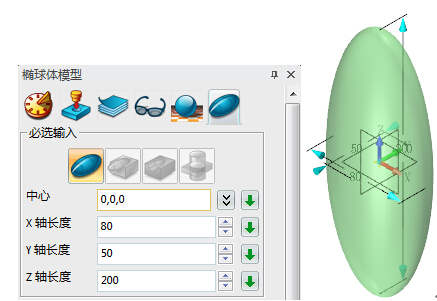

圖2 建立橢球體



第二步：進行圖層改名

把“圖層Layer0000”改名為“01-瓶身”。

我們知道，很多軟件是沒有圖層的，有圖層的軟件，圖層名字還不能使用中文命名，非常的不方便。對此，中望3D完美地解決了這個問題，在設計的過程中，我們可以充分的使用圖層去管理。

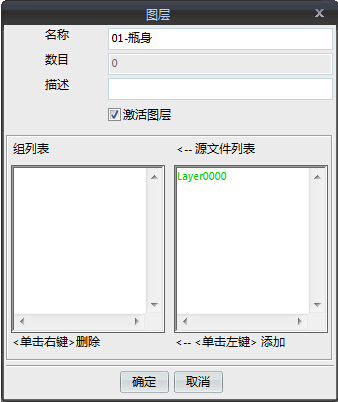

圖3 圖層管理界面



第三步：新建圖層

新建圖層“02-輔助基準面”，并激活該圖層。

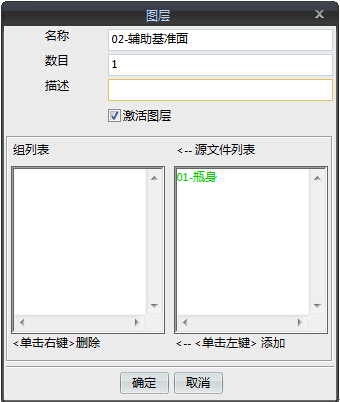

圖4 新建“輔助基準面”圖層



第四步：創建輔助基準面

偏移復制“XY基準面”，偏移距離分別為“85”和“-60”各做兩個基準面，把他們放置在圖層“02-輔助基準面”里。

雙擊圖層“02-輔助基準面”，隱藏和顯示圖層中的輔助基準面，展示通過圖層的關閉和開啟來控制對象的隱藏和顯示功能。

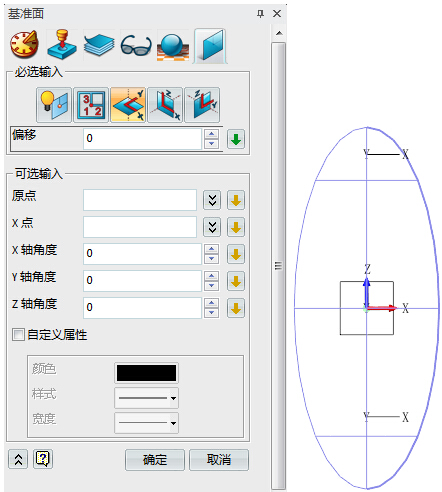

圖5 創建輔助基準面



第五步：修剪瓶身

使用“平面2”為修剪面修剪橢球體瓶身。

圖6 修剪瓶身



圖7 翻轉的效果圖



第六步：瓶底變形

使用“由指定點開始變形實體”命令，進行相關設置：凹進去“3mm”，影響為“50”。

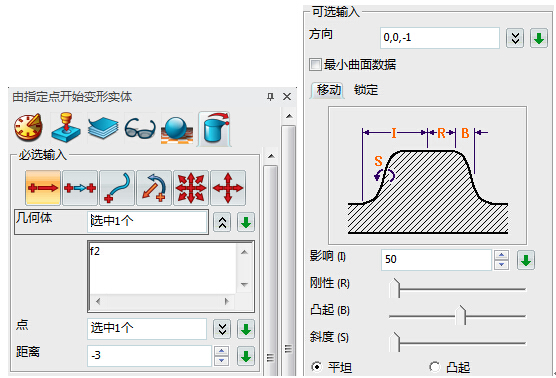

圖8 瓶底變形操作



通過中望3D的變形功能，我們非?？焖俚匕褟?fù)雜的底部完成了。

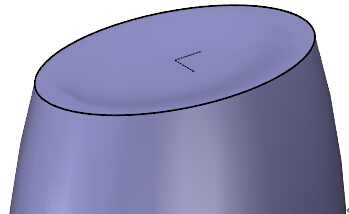

圖9 完成底部的變形操作



第七步：瓶底倒圓

用中望3D的倒圓角功能，對瓶底進行倒圓，倒圓設置為：“3mm”。

圖10 完成瓶底倒圓



第八步：球體切除

以“平面1”原點為插入點，球體直徑為“60mm”，通過布爾減運算獲得我們想要的形狀。

圖11 球形操作界面



圖12 完成球體切除



第九步：建立圓柱體瓶口

通過圓柱體模型功能，進行如下設置后，建立圓柱體瓶口：

中心位置：“平面1”原點

半徑：15mm

長度：30mm

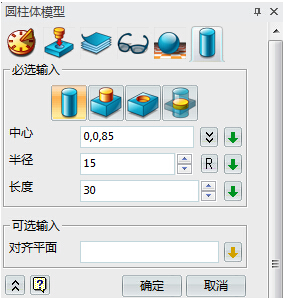

圖13 圓柱體模型設置界面



圖14 圓柱體瓶口創建效果圖



第十步：刪除面

把上面做的圓柱體的面和瓶身上面的球面刪除掉。

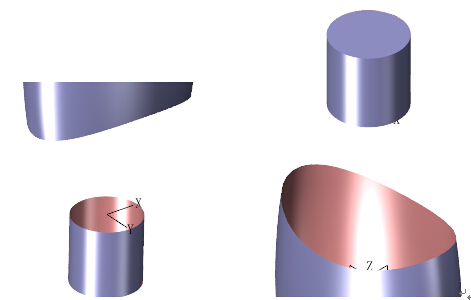

圖15 刪除面后的效果圖



第十一步：放樣曲面

使用“放樣”功能，把圓柱體和瓶身連接在一起，連續方式選擇為“相切”即可。



圖16 放樣曲面

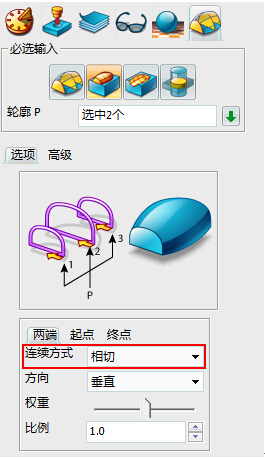

圖17 放樣曲面設置界面



按照上述的設計思路和操作步驟，我們就能輕松快捷地獲得瓶子的瓶身模型了。

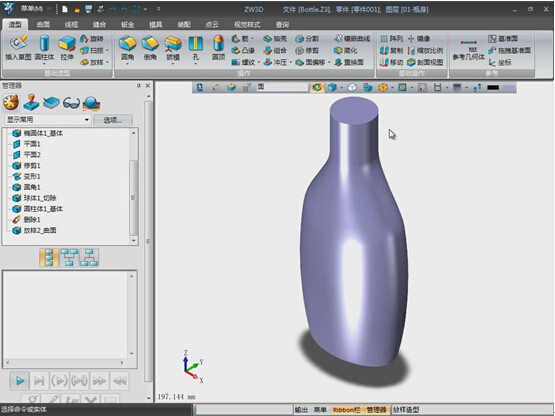

圖18 瓶身模型



既然已經完成了瓶身的建模工作，那么接下來就是對瓶子造型中的一些細節進行完善。

歡迎繼續關注【實例教程：如何用中望3D設計瓶子（下篇）】。
