熟悉三維設計的設計師都知道,裝配是產品設計過程中的重要環節,裝配及仿真的準確真實性,可以很好地幫助設計師提前預知設計問題,避免設計錯誤。今天筆者將給大家介紹下國產三維CAD設計軟件——中望3D在裝配設計方面,給用戶帶來的智能體驗。

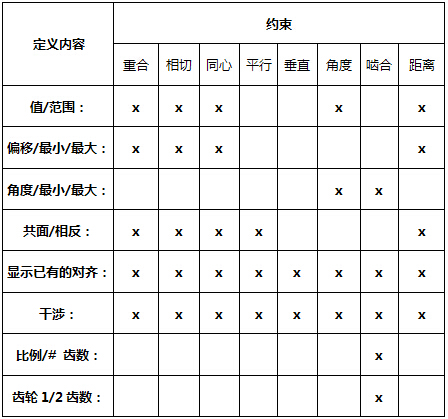

首先明確一點,中望3D的裝配和其它三維軟件的裝配基本一致,但具體操作方面,中望3D和其它軟件一樣,都具有一些自身差異化的東西。關于零部件配合關系的調整,中望3D也是通過“對齊組件”來調整的,其主要功能是為現有的裝配組件添加約束關系,中望3D共提供了8種配對模式,如下表所示:

關于每個裝配關系中,所要設置的參數筆者在這里就不再贅述了,但是復選框中有一個“干涉”的命令,這個對于檢查裝配件是否正確可行具有一定的指導意義,這里筆者跟大家簡單說下,下拉菜單有四個選項:

:不檢查干涉 (不建議使用)。

高亮:當檢測到干涉時,將會暫停,干涉面會高亮顯示,及時調整裝配件的位置關系可消除干涉。

停止:與高亮的運用類似,當檢測到干涉時,組件會停止在干涉點上。

添加約束:可以自動添加組件約束(這個不建議使用)。

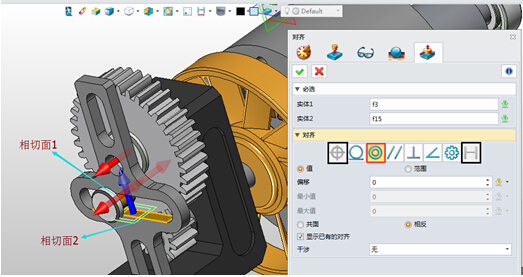

接下來我們來看一下組件裝配的操作:單擊工具欄“裝配”模塊中的“對齊”命令,系統彈出“對齊”對話框,如圖1所示,在必選的選項中分別定義兩個零件,再確定一種定義的方式,即可完成零件的配對。

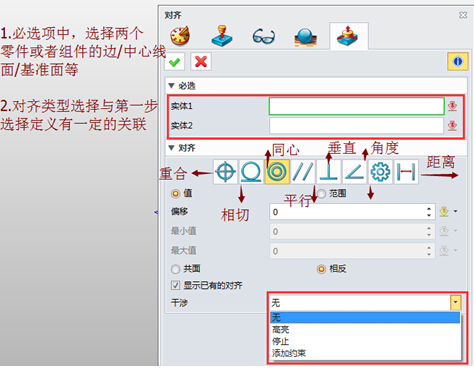

圖1“對齊“命令對話框

在這里,我們有2個點需要注意的:

第一,零部件之間的裝配不一定達到完全約束的狀態,可以根據實際的需求保留相應的運動自由度。這個可以為后面的動畫設計留有余地。

第二,必選項中不僅僅是選擇裝配面/線/基準等,而是兩個裝配體和裝配元素。選擇什么樣裝配元素將產生什么樣的裝配關系,中望3D會自動進行一次篩選。

看到這里,相信大家發現中望3D在裝配設計方面操作便捷的同時,跟其他三維軟件相比略為不同了吧?下面筆者跟大家簡單介紹下中望3D的不同之處。

首先,中望3D將選擇零部件和裝配關系的選擇界面融合到了一起。必選項中先選擇兩個部件,接下來選擇裝配關系,至于什么樣的裝配關系,對應的需要選擇什么樣的裝配元素則不需要設計者去考慮,交給中望3D即可。舉個例子,比如裝配螺絲,一般情況下,需要先選擇孔的中心軸和螺絲中心軸重合,再定義兩個對齊平面。但是如果使用中望3D進行裝配,只需要先選擇兩個零件,再定義同心/對齊兩裝配關系,在定義中心軸重合的時候,是不需要捕捉這兩個零件的中心軸,只要選中這兩個零件定義為同心關系就Ok了,系統會自動捕捉中心軸。這是很大的突破和改善,對零件的裝配效率有極大的提高,特別是當裝配件比較多的時候,一些點線面的裝配元素,在選中的時候并不是很好操作。

那么在中望3D里面,什么樣的裝配元素需要對應什么樣的裝配關系呢?我們來看下面的實際操作:

●  重合裝配

如圖2所示,這里選擇的是兩個零件產生配合關系的裝配面,而不是實體,和大家所知道的兩個裝配面重合/偏移的應用是一樣的操作。必選項中的,是兩個裝配面或者基準面。

圖2 重合裝配

●  相切裝配

如圖3所示,當選擇兩個圓柱面的時候,系統自動屏蔽“重合“和”偏距“的命令。必選項中選擇的是兩個零件的面,其中一個必須為圓柱面。

圖3 相切裝配

●  同心裝配

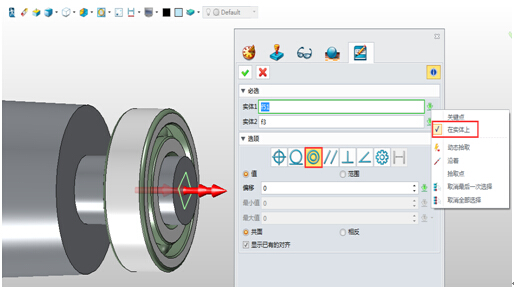

如圖4所示,這里的同心不再是一般意義上的選擇中心線的操作模式了,取而代之的是只需要選中兩個圓柱零件,定義為同心裝配即可,省去選擇中心線的步驟。再強調一次必選項中選中的是兩個圓柱零件(中望3D會自動捕捉該圓柱的中心軸)。

圖4 同心裝配

●  平行裝配

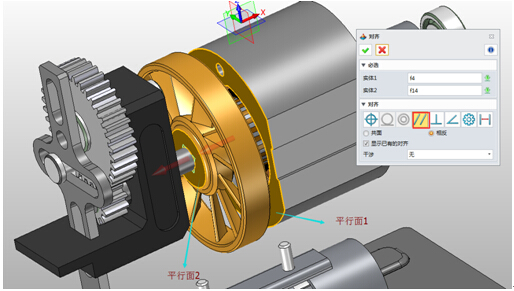

如圖5所示,這個和重合裝配應用是一樣的操作方法,必選項中選擇的是兩個裝配面或者基準面。

圖5 平行裝配

●  嚙合裝配

如圖6所示,這個裝配關系算是中望3D的創新之處,這里有兩種參數設置也是貼合實際的設置:

比例:定義兩個齒輪的傳動比。

齒數:定義兩個齒輪的齒數。

這兩種裝配的效果是一樣的,沒有本質的區別。

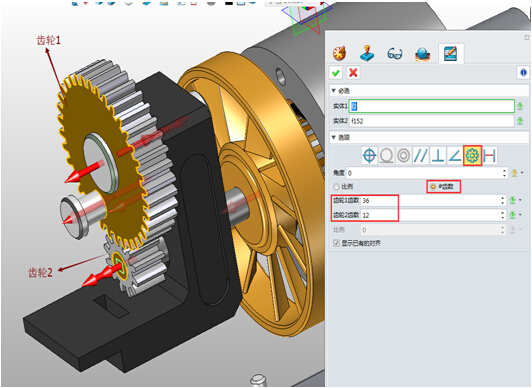

圖6 嚙合裝配

在這種裝配關系下,有3個關注點需要我們注意:

第一,選中作為齒輪約束的實體,應是與原齒輪有相同軸的柱面。(不可以隨便選取齒輪輪齒上的一個原曲面,否則約束無法建立。)

第二,在齒輪約束應用之前,除了齒輪鏈接之外,齒輪實體必須完全約束。換句話說,對于標準齒輪,齒輪的軸必須約束,從而使得拖拽只能旋轉齒輪,齒輪約束將會使多個齒輪一起旋轉而非單獨旋轉。

第三,齒輪在應用齒輪約束前必須精確嚙合,否則旋轉的時候不能正常的嚙合。

●  角度裝配

如圖7所示,角度裝配通過定義兩個裝配基準面的角度關系,來實現實體之間的旋轉角度,必選項中選擇的是兩個裝配面或者是實體的中心基準面。這里裝配面與基準面之間必須是垂直、平行或者成角度的幾何關系平面或者基準面。舉個例子,比如圓柱面和平面是沒法直接生成角度關系的,在中望3D中,即使你選擇的是圓柱面,但是系統進行捕捉的還是實體的中心基準面,總而言之,這里生成角度關系的是實體零件的中心基準(XY/YZ/XZ/YZ)。

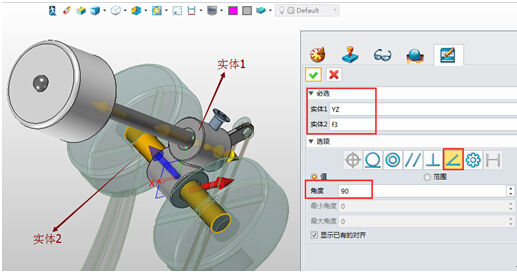

圖7 角度裝配

●  距離裝配

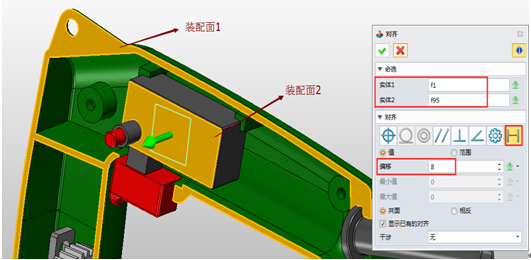

如圖8所示,定義兩個裝配面之間的距離關系,這個和重合裝配應用是一樣的操作方法。必選項中選擇的是兩個裝配面或者基準面。

圖8 距離裝配

●  垂直裝配

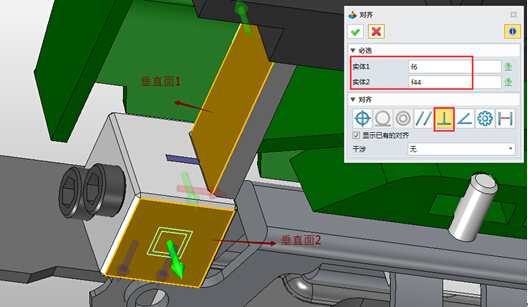

如圖9所示,定義兩個裝配面之間的垂直關系,這個和角度裝配應用是一樣的操作方式,必選項中選擇的是兩個裝配面或者基準面,從而確定兩個零件的垂直關系。通過角度裝配也可以達到同樣的效果。

圖9 垂直裝配

經過了筆者上述的介紹,相信大家都能了解到中望3D的在裝配設計方面,與其他軟件相比有一些革新與創新的地方,中望3D通過消除了不必要的參數設置,盡可能地使軟件智能化,來幫助用戶大大地提高設計效率。了解了中望3D在裝配設計方面的亮點,趕緊來體驗一下吧!
