上周四，3DOne社區進行的技術培訓“以數據線為例，詳解3DOne掃掠功能”已經結束啦！在這次課堂培訓中，張桂平老師通過一個簡單的數據線模型學習，深入地講解了3DOne的掃掠功能，吸引了不少師生的觀看。課后許多老師和同學甚至留言要圖文版的學習文章，貼心的3DOne小編為方便各位老師的課堂講解，以及同學們的課后學習，詳細地整理出了圖文版的數據線制作過程供大家看，大家千萬別錯過喲！

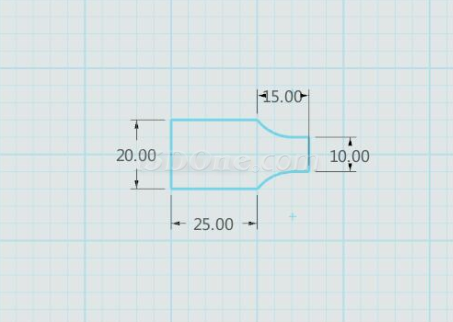

1、選擇點擊“草圖繪制”，進入草圖，繪制如下草圖，完成后，點擊上面的;退出草圖。

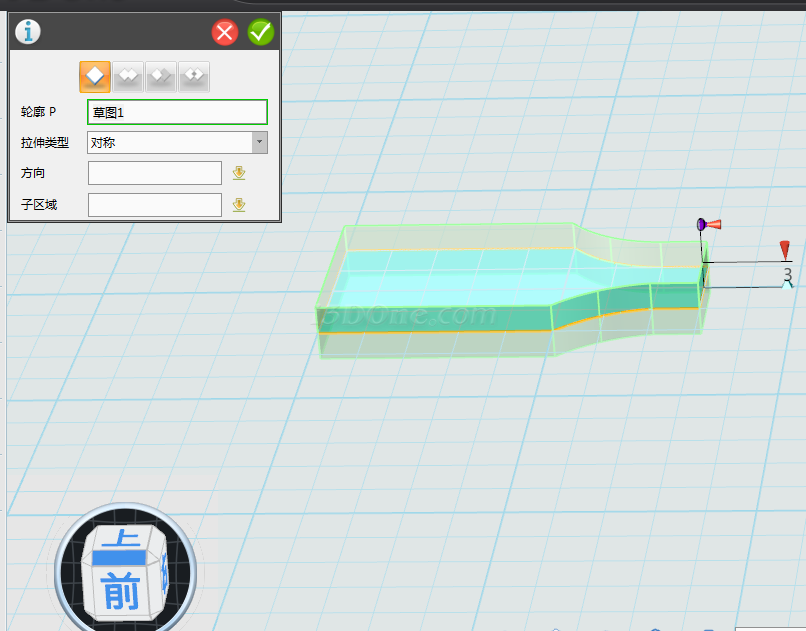

2、選擇點擊“特征造型”中“拉伸”，將步驟1中的草圖進行拉伸，拉伸類型選擇“對稱”，厚度輸入，勾選確認，如圖所示：

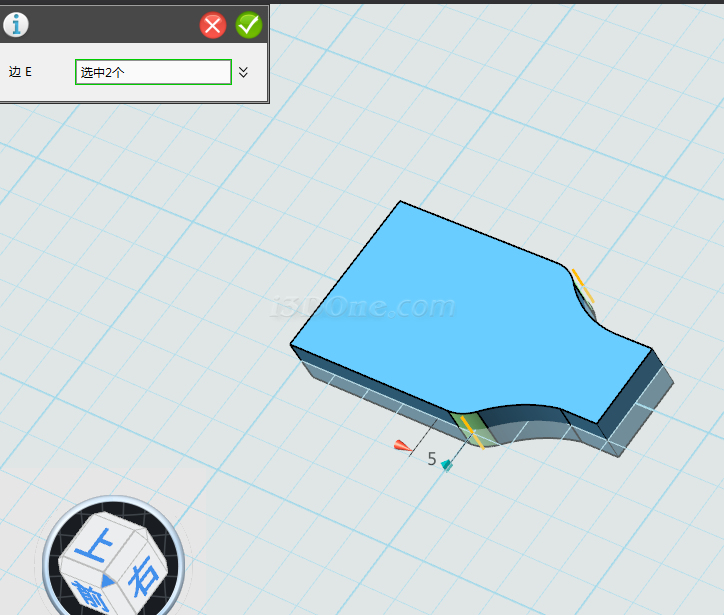

3、選擇點擊“特征造型”中的“圓角”，對步驟2的拉伸體，圓角，半徑“5”，勾選確認。

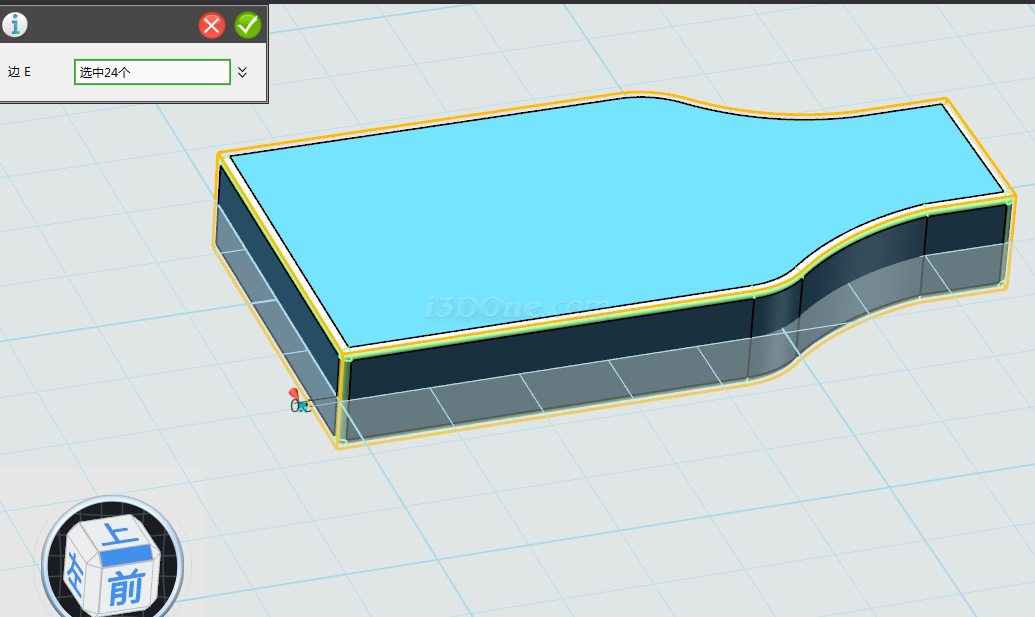

4、選擇點擊“特征造型”中的“圓角”，對步驟2的拉伸體，其他邊圓角，半徑“0.5”，勾選確認。

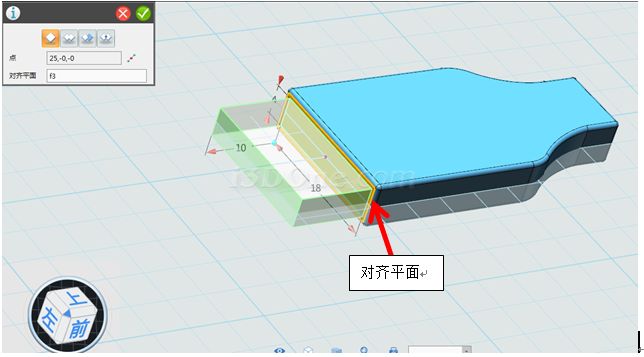

5、選擇點擊“基本實體”中的“六面體”，位置選擇“兩者之間”，并選擇兩個對角點，對齊平面選擇側面，如圖所示，高度10，長度18，寬4，勾選確認。

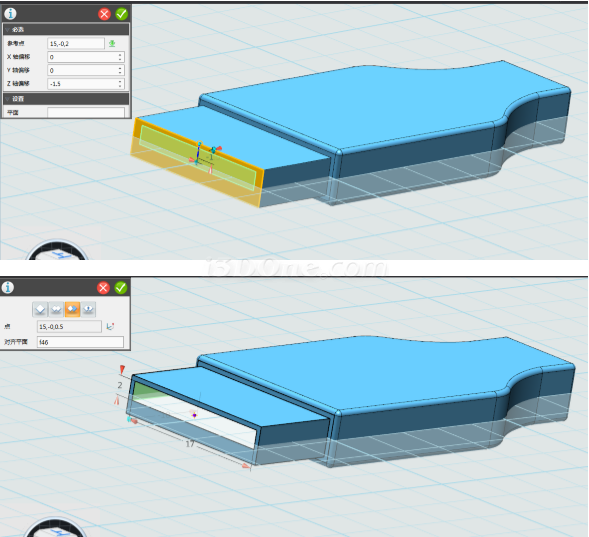

6、選擇點擊“基本實體”中的“六面體”，位置選擇“偏移”，并選擇上邊線的中點，再向Z軸偏移“-1.5”，對齊平面選擇側面，如圖所示黃色面，高度-10，長度17，寬2，選擇布爾運算中的“差”，勾選確認。

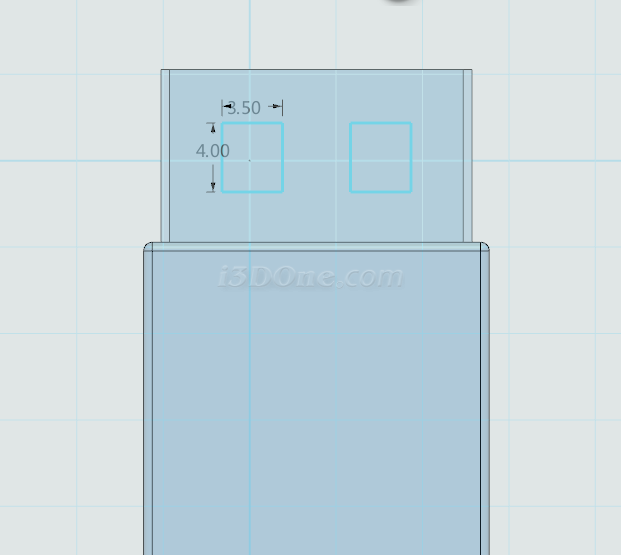

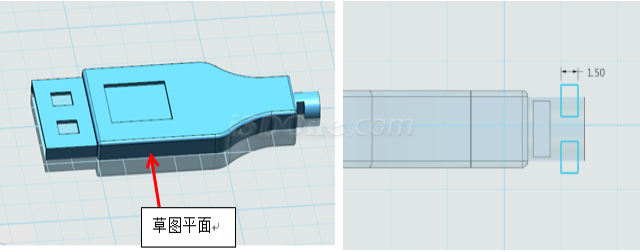

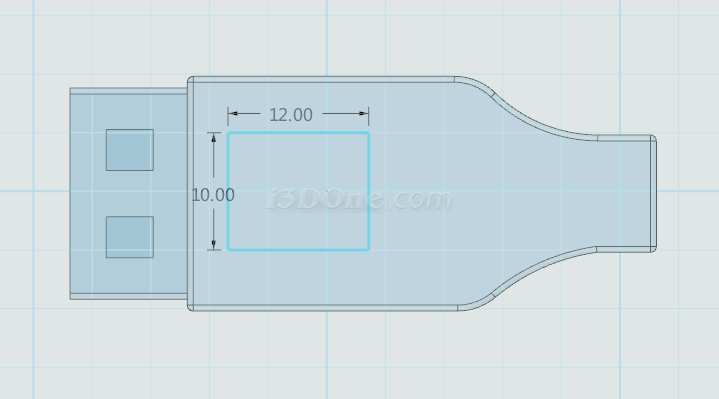

7、選擇點擊“草圖繪制”，進入草圖，草圖平面如圖所示，繪制如下草圖，完成后，點擊上面的退出草圖。

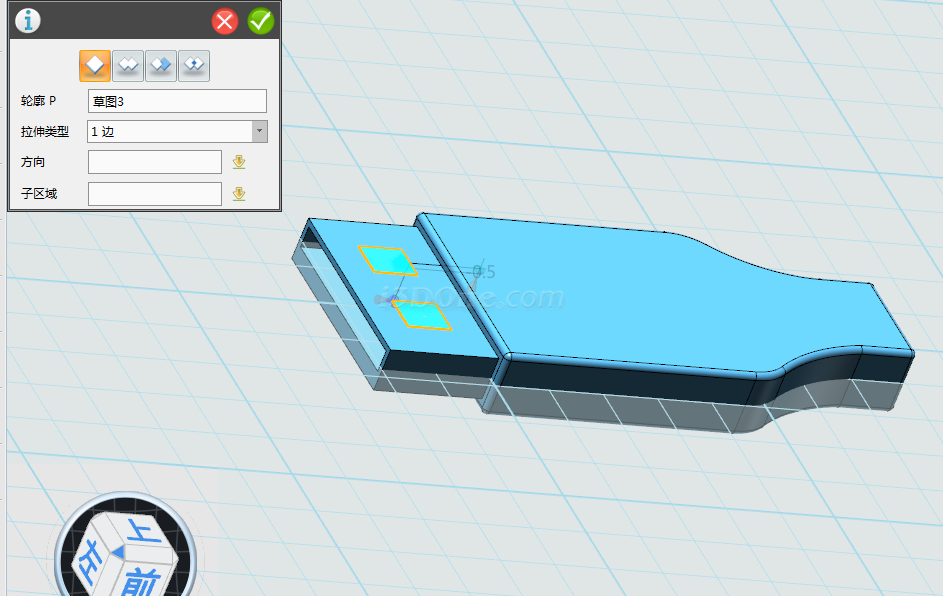

8、選擇點擊“特征造型” 中“拉伸”，將步驟7中的草圖進行拉伸，拉伸類型選擇“對稱”，厚度輸入“-0.5”，勾選確認，如圖所示：

9、選擇點擊“草圖繪制”，進入草圖，繪制如下草圖，完成后，點擊上面的退出草圖。

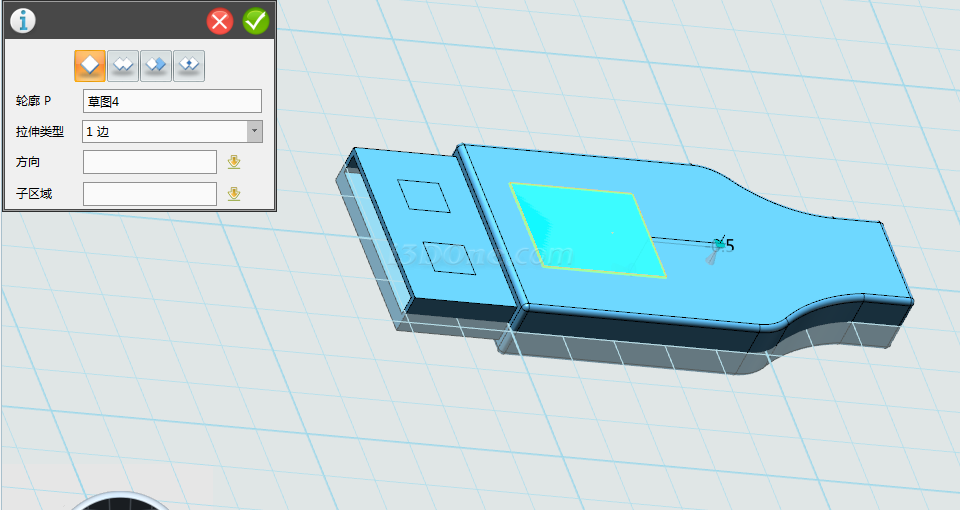

10、選擇點擊“特征造型”中“拉伸”，將步驟9中的草圖進行拉伸，拉伸類型選擇“對稱”，厚度輸入“-0.5”，勾選確認，如圖所示：

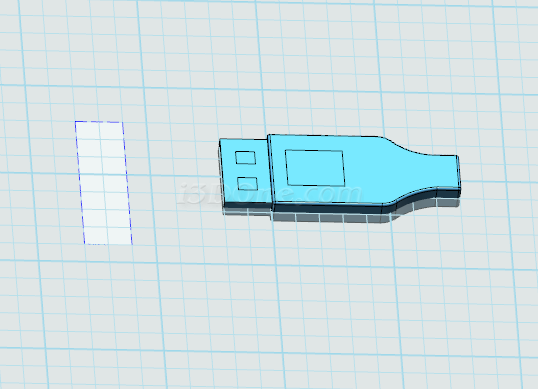

11、做輔助平面，在默認平面上繪制直線，拉伸直線，長度不限，如圖所示：

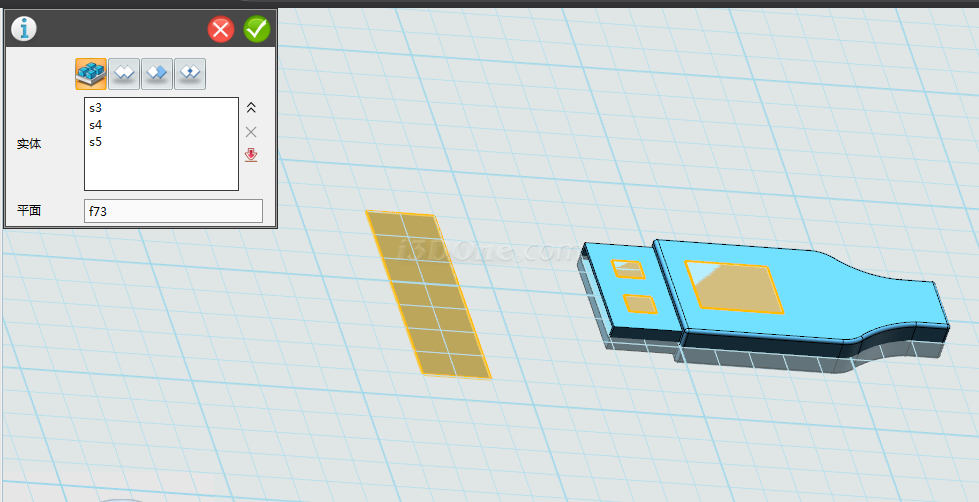

12、選擇點擊“基本編輯”中的鏡像 ，選擇步驟8和10的三個拉伸體，鏡像平面選擇步驟11做的輔助平面。

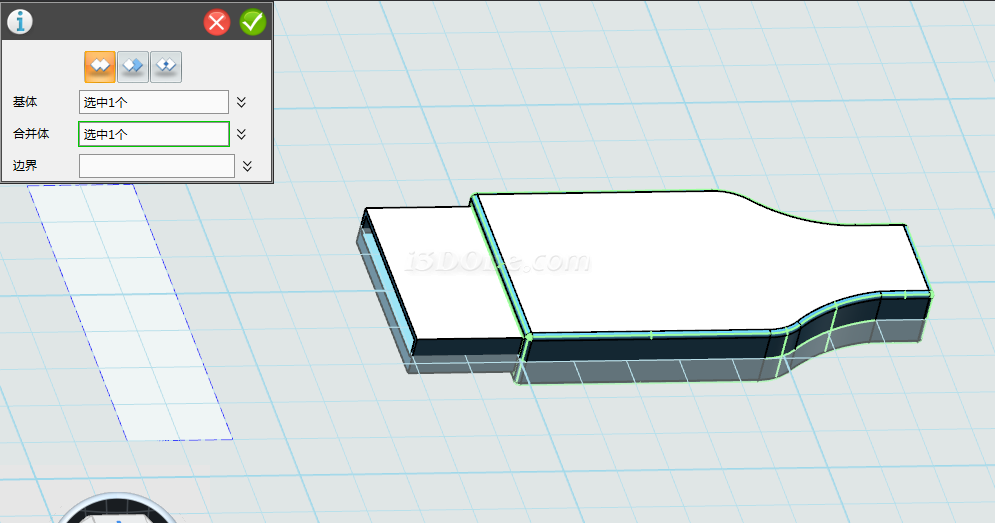

13、選擇點擊“組合編輯”，將步驟2和5的兩個體進行求和運算，勾選確認，如圖所示：

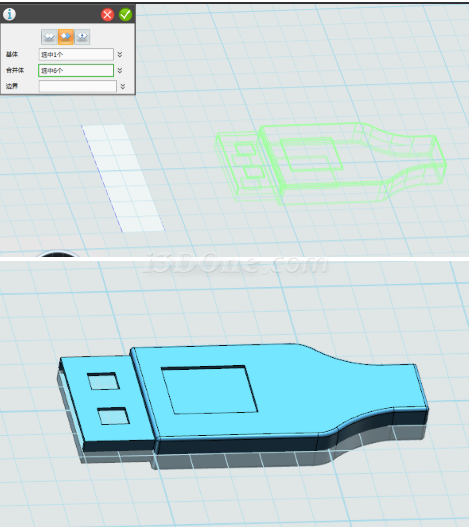

14、選擇點擊“組合編輯”，將步驟13的組合體用其他幾個方體進行求差運算，勾選確認，如圖所示：

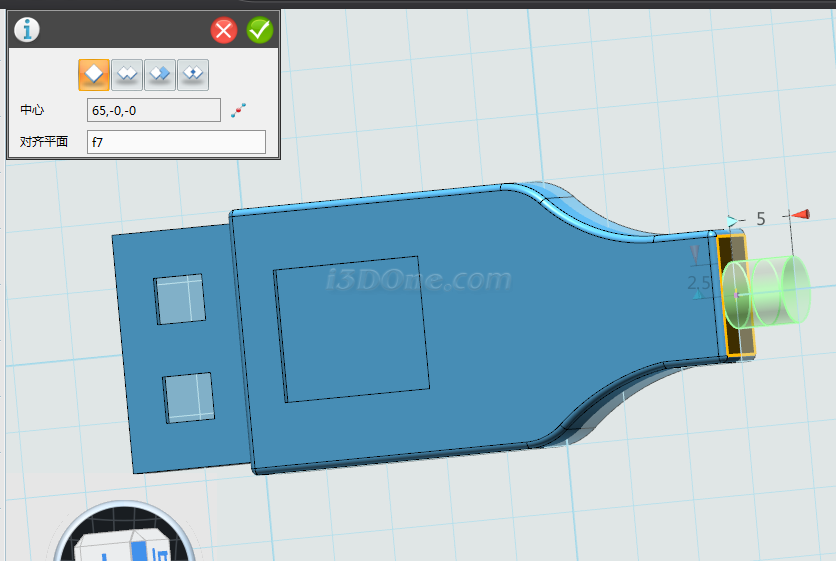

15、選擇點擊“基本實體”中的“圓柱體”，位置選擇“兩者之間”，并選擇兩個對角點，對齊平面選擇側面，如圖所示黃色面，高度5，半徑2.5，勾選確認。

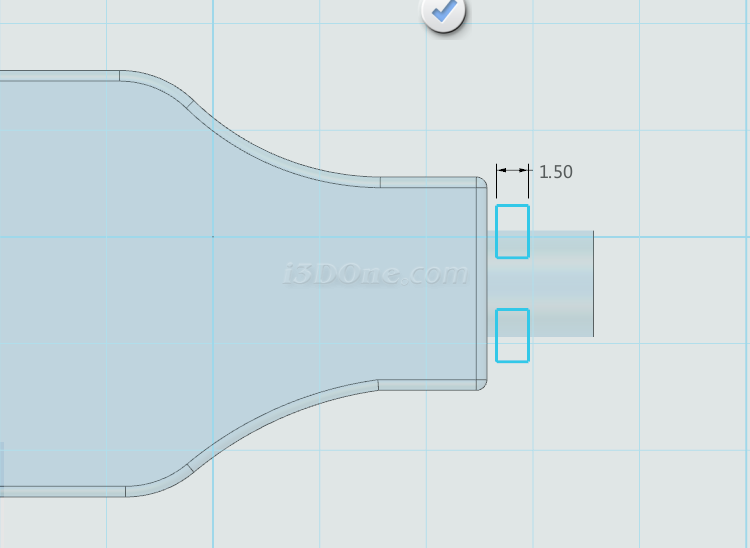

16、選擇點擊“草圖繪制”，選擇默認平面，進入草圖，繪制如下草圖，完成后，點擊上面的退出草圖。

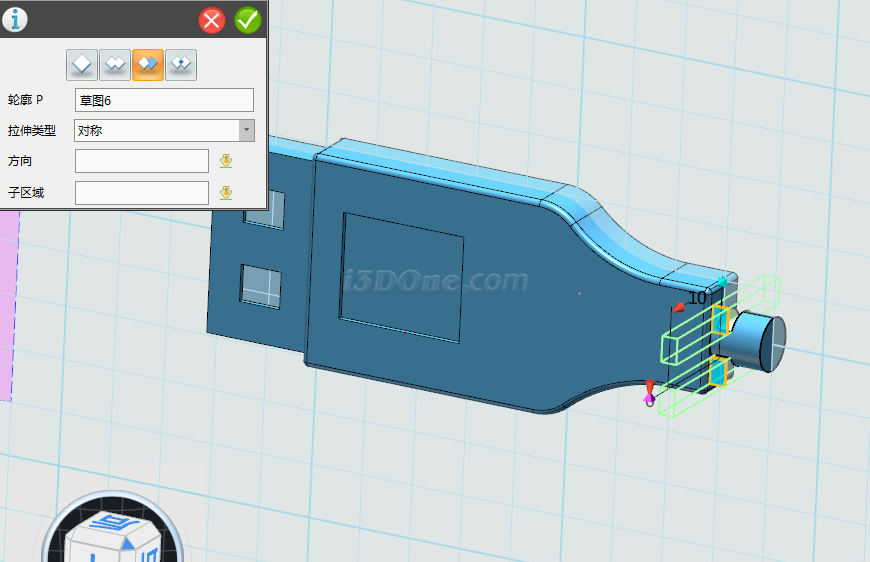

17、選擇點擊“特征造型” 中“拉伸”，將步驟16中的草圖進行拉伸，拉伸類型選擇“對稱”，厚度輸入“10”，選擇差運算，勾選確認，如圖所示：

18、選擇點擊“草圖繪制”，選擇側面平面，如圖所示，進入草圖，繪制如下草圖，完成后，點擊上面的退出草圖。

19、選擇點擊“特征造型” 中“拉伸”，將步驟18中的草圖進行拉伸，拉伸類型選擇“一邊”，厚度輸入“-20”，選擇差運算，勾選確認，如圖所示：

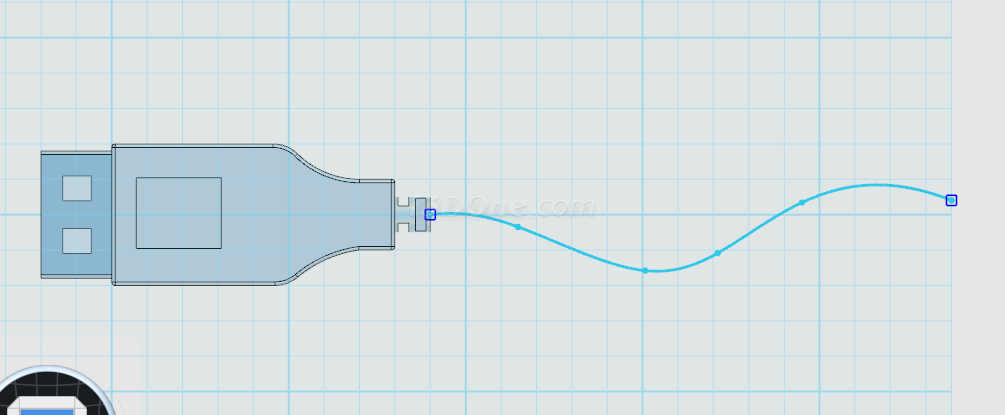

20、選擇點擊“草圖繪制”，選擇默認平面，進入草圖，繪制如下草圖，完成后，點擊上面的退出草圖。

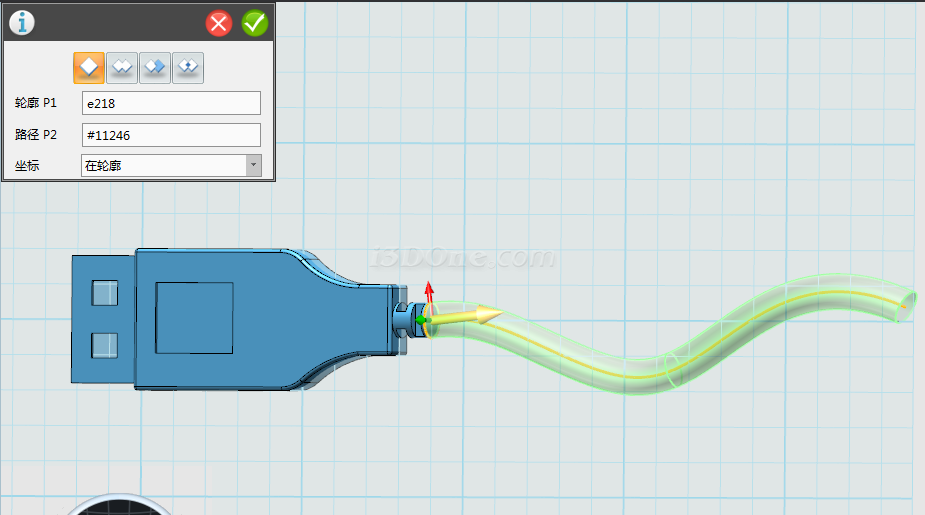

21、選擇點擊“特征造型”中“掃掠”，將步驟21中的草圖進行掃掠，輪廓選擇圓邊線，路徑選擇步驟20的草圖，勾選確認，如圖所示：

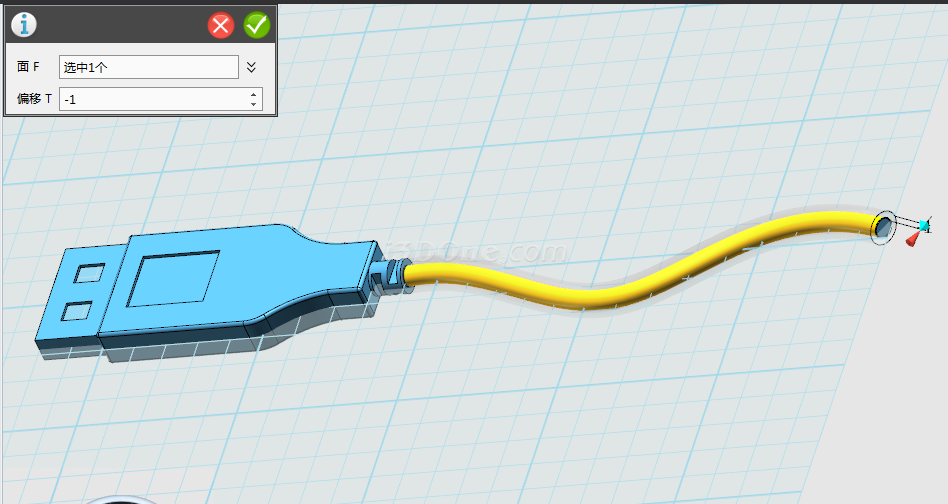

22、將掃掠面進行偏置，單擊表面，彈出菜單中選擇“DE偏移”，輸入偏移值“-1”，勾選確認。

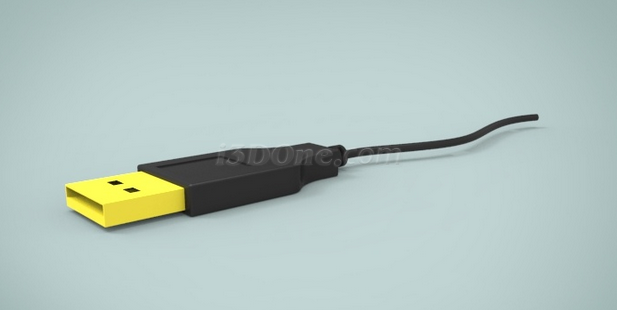

23、最后進行顏色渲染，可以自定，欣賞自己的作品吧。

【數據線模型下載】http://www.i3done.com/model/57221.html#ad-image-0。

【觀看案例視頻】http://www.i3done.com/shows/18_20.html。

3DOne免費下載及更多課程詳情：www.i3done.com
